冷冻机恒温自动控制电路

发布时间:2011/10/17 14:05:03 访问次数:2456

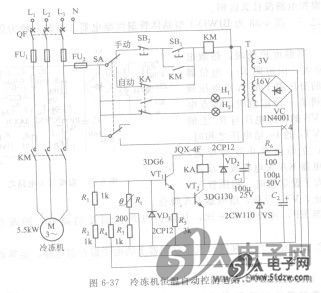

     电路如图6-37所示,它能使冷藏箱内温度保持在-10~-8℃范围内。它利用负温度系数热敏电阻Rt作探温元件,并组成测量桥,根据测量桥平衡与否,判断并控制冷冻机(电动机M)是否开机或停机。


    (1)工作原理合上断路器QF,将转换开关SA置于“自动”位置。220V交流电经变压器T降压、整流桥VC整流、电容C:滤波、电阻R6降压和稳压管VS稳压后,给电子控制电路提供12V直流电压。当冷藏箱内的温度高于-8℃时,热敏电阻Rt阻值减小,由Rt、R1、R2、R3构成的电桥接近平衡,三极管VT1、VT2基极没有正向偏压而截止,继电器KA失电释放,其常闭触点闭合,接触器KM得电吸合,其主触点闭合,冷冻机开始制冷。当冷藏箱内的温度降到-10℃时,Rt阻值变大,电桥平衡被破坏,三极管VT1在电源正半波时得到正偏压而导通,VT2也导通,KA得电吸合,其常闭触点断开,KM失电释放,冷冻机停止制冷。当冷藏箱内的温度再升到-8℃时,电路自动翻转,重复上述过程,从而使冷藏箱内的温度保持在-10~-8℃范围内。
在电桥不平衡时,变压器T次级3V电压在正半波时,经电桥加在VT1的基极,使其导通;负半波时,从二极管VD1经电桥回到电源。VD1的作用就是不让三极管VT1、VT2受到负偏压作用。
    (2)元件选择  断路器QF选用D25-20/330;熔断器FU1选用RLl-60/35A, FU2选用RLl-15/2A;转换开关SA选用LW5-15、D0408/2;交流接触器KM选用CJ20-16A、220V;继电器KA选用JQX-4F. DC12V;变压器T选用3V.A、220/16. 3V;三极管VT1选用3DG6,要求β≥50, VTz选用3DG130,要求β≥50;稳压管VS选用2CW110,稳压值为11~12. 5V;二极管VDl、VD2选用2CD12;负温度系数热敏电阻Rt选用RR03—2型(25℃阻值为2. 4kΩ);电阻R6用1W的,其余电阻采用金属膜电阻,均为112W;按钮SB1选用LA18-22(绿),SB2选用LA18-22(红);指示灯Hi选用AD11-25/40. 380V(绿),H2选用AD11-2 5/40、380V(红)。LD2764A-20
    (3)调试  暂将L1、L2两相的熔断器FUi酌熔芯取下,用一个5.6kC1电位器RP代替热敏电阻Rt,试验“自动”部分的继电器KA动作情况。将转换开关SA置于“自动”位置,测量变压器T次级二绕组的电压,应分别为16V和3V交流电压,然后测量稳压管VS两端的电压,应约有12V直流电压。调节电位器RP,滑臂在某一小范围内,继电器KA不吸合,超出这一小范围,KA即吸合,同时接触器KM也吸合,绿色指示灯H1点亮,红色指示灯H。熄灭。如果是这样,表明自动控制电路正常。
    然后装上FU1的熔芯,可先试手动控制:将SA置于“手动”位置,按下启动按钮SB1,冷冻机电动机应运行;按下停止按钮SB2,电动机应停止运行。然后试验自动控制:将热敏电阻Rt恢复,将SA置于“自动”位置,装置应能正确工作。R察冷藏箱内的温度是否与欲控制的温度(-10~-8℃)一致,若有出入,可适当调节R3的阻值(调试时,可暂用一个510Ω电阻与2.2kΩ电位器串联),调节该电位器,使满足控温范围。最后用一个固定电阻代之。

     电路如图6-37所示,它能使冷藏箱内温度保持在-10~-8℃范围内。它利用负温度系数热敏电阻Rt作探温元件,并组成测量桥,根据测量桥平衡与否,判断并控制冷冻机(电动机M)是否开机或停机。


    (1)工作原理合上断路器QF,将转换开关SA置于“自动”位置。220V交流电经变压器T降压、整流桥VC整流、电容C:滤波、电阻R6降压和稳压管VS稳压后,给电子控制电路提供12V直流电压。当冷藏箱内的温度高于-8℃时,热敏电阻Rt阻值减小,由Rt、R1、R2、R3构成的电桥接近平衡,三极管VT1、VT2基极没有正向偏压而截止,继电器KA失电释放,其常闭触点闭合,接触器KM得电吸合,其主触点闭合,冷冻机开始制冷。当冷藏箱内的温度降到-10℃时,Rt阻值变大,电桥平衡被破坏,三极管VT1在电源正半波时得到正偏压而导通,VT2也导通,KA得电吸合,其常闭触点断开,KM失电释放,冷冻机停止制冷。当冷藏箱内的温度再升到-8℃时,电路自动翻转,重复上述过程,从而使冷藏箱内的温度保持在-10~-8℃范围内。
在电桥不平衡时,变压器T次级3V电压在正半波时,经电桥加在VT1的基极,使其导通;负半波时,从二极管VD1经电桥回到电源。VD1的作用就是不让三极管VT1、VT2受到负偏压作用。
    (2)元件选择  断路器QF选用D25-20/330;熔断器FU1选用RLl-60/35A, FU2选用RLl-15/2A;转换开关SA选用LW5-15、D0408/2;交流接触器KM选用CJ20-16A、220V;继电器KA选用JQX-4F. DC12V;变压器T选用3V.A、220/16. 3V;三极管VT1选用3DG6,要求β≥50, VTz选用3DG130,要求β≥50;稳压管VS选用2CW110,稳压值为11~12. 5V;二极管VDl、VD2选用2CD12;负温度系数热敏电阻Rt选用RR03—2型(25℃阻值为2. 4kΩ);电阻R6用1W的,其余电阻采用金属膜电阻,均为112W;按钮SB1选用LA18-22(绿),SB2选用LA18-22(红);指示灯Hi选用AD11-25/40. 380V(绿),H2选用AD11-2 5/40、380V(红)。LD2764A-20
    (3)调试  暂将L1、L2两相的熔断器FUi酌熔芯取下,用一个5.6kC1电位器RP代替热敏电阻Rt,试验“自动”部分的继电器KA动作情况。将转换开关SA置于“自动”位置,测量变压器T次级二绕组的电压,应分别为16V和3V交流电压,然后测量稳压管VS两端的电压,应约有12V直流电压。调节电位器RP,滑臂在某一小范围内,继电器KA不吸合,超出这一小范围,KA即吸合,同时接触器KM也吸合,绿色指示灯H1点亮,红色指示灯H。熄灭。如果是这样,表明自动控制电路正常。
    然后装上FU1的熔芯,可先试手动控制:将SA置于“手动”位置,按下启动按钮SB1,冷冻机电动机应运行;按下停止按钮SB2,电动机应停止运行。然后试验自动控制:将热敏电阻Rt恢复,将SA置于“自动”位置,装置应能正确工作。R察冷藏箱内的温度是否与欲控制的温度(-10~-8℃)一致,若有出入,可适当调节R3的阻值(调试时,可暂用一个510Ω电阻与2.2kΩ电位器串联),调节该电位器,使满足控温范围。最后用一个固定电阻代之。
