大功率调光器
发布时间:2011/10/12 9:54:31 访问次数:671

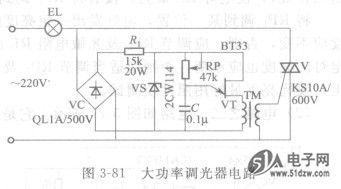

电路如图3-81所示，它采用双向晶闸管调压调光。
(1)工作原理触发电路为单结晶体管VT等组成的弛张振荡器。市电经灯泡EL、整流桥VC及电阻R1降压、稳压管VS削波后，提供给触发电路直流同步电压。调节电位器RP，即可改变双向晶闸管V的导通角，从而达到调光的目的。
(2)元件选择所带照明率由双向晶闸管容量决定。脉冲变压器TM可用铁氧体磁芯，初、次级均用直径为0.2mm漆包线各绕60～80匝；也可用6mm×8mmE形硅钢片铁心，初、次级用直径为0. 2mm漆包线各绕300匝。 BCW60
电路如图3-81所示，它采用双向晶闸管调压调光。
(1)工作原理触发电路为单结晶体管VT等组成的弛张振荡器。市电经灯泡EL、整流桥VC及电阻R1降压、稳压管VS削波后，提供给触发电路直流同步电压。调节电位器RP，即可改变双向晶闸管V的导通角，从而达到调光的目的。
(2)元件选择所带照明率由双向晶闸管容量决定。脉冲变压器TM可用铁氧体磁芯，初、次级均用直径为0.2mm漆包线各绕60～80匝；也可用6mm×8mmE形硅钢片铁心，初、次级用直径为0. 2mm漆包线各绕300匝。 BCW60
