(1)光电耦合器的选用光电耦合器是利用电一光一电耦合原理来传递信号的，因此具有较强的隔离和抗干扰能力，响应速度快。为了实现波长的最佳匹配，光电耦合器的发光源通常是砷化镓和镓铝砷发兆二极管，受光部分由硅光敏二极管、光敏三极管或光晶闸管组成。
    光电耦合器有普通型、高速型和高电流传输比型三种。它们的符号及基本接线如图2-45所示。
    普通型光电输出特性与普通三极管相似，只不过其电流传输比CTR=lC/IF（Ic为输出正向电流，IF为输入端正向电流）比三极管的电流放大倍数p小得多，一般CTR一0.1～O．3，因此在路设计时，可把光电耦合器当作一个p很小的三极管来考虑。
    高速型和高电流传输比型光电耦合器的原理与普通型相似，区别在于高速型的开关速度较快，其上升时间f，和下降时间tf均小于或等于1.51μs，而普通型一般为lOμs左右。高电流传输比型由于输出部分采用了达林顿接法，因此CTR比普通型高得多。
    实际使用最多的是普通型光电耦合器。  BAV21W-7

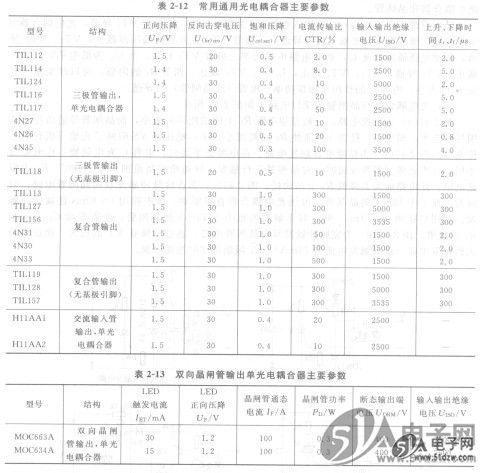

    (2)光电耦合器的主要参数  常用通用光电耦合器的主要参数如表2-12所列，双向晶闸管输出单光电耦合器的主要参数如表2-13所列。它们的外形均为6脚DIP封装。
