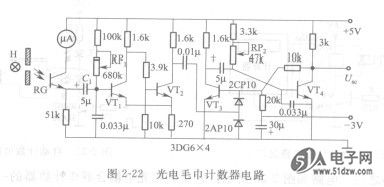

图2-22为用于毛巾计数的光电计数器电路。该电路由光电信号脉冲产生电路（带聚光镜的电珠H和光敏元件RG）、射极耦合双稳态电路(VT₁、VT₂)和单稳态延时电路(VT₃、VT₄)等组成。


    工作原理无毛巾通过光源H前，电路处于稳定状态，三极管VT1截止、VT₂导通，无输出信号。当毛巾通过光源H时，光敏元件阻值发生变化，产生电信号经电容Cl耦合，加到三极管VT1基极，射极耦合触发电路发生翻转，VT₁导通、VT₂截止，并输出计数信号。当毛巾通过后，仍保持VT₁导通、VT₂截止。当下一块毛巾通过光源时，又一个电信号加于三极管VT₁基极，电路再次发生翻转，VT₁截止、VT₂导通，并输出计数信号。所以，只要输入信号幅度达到一定值，它就输出与信号电压频率有关的方波。
    图中，电位器RP，是用来调整射极耦合的转换电位，当有干扰信号输入，如织物有小稀路时，使射极双稳电路不致翻转，防止多计数。
    加入单稳态延时电路的目的是：调节电位器RP₂，使暂稳态的时间为半条毛巾通过光敏元件所需的时间，在此时间内，重复输入信号不起作用。这样对于长度小于半条毛巾，或整条毛巾断续出现两块平布的疵品不计数，保诬计数的正确性。 BAS28W
