在电子控制电路中，末级的功率放大器往往要推动接触器、继电路、电磁阀门等电感性负载。在切断这些电感性负载时会产生感应过电压，因而可能击穿三极管，为此需采取保护措施。常用的保护元件有二极管和电容，还有稳压管、电阻等。

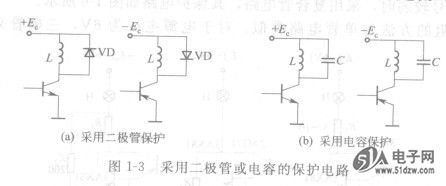

    (1)采用二极管和电容保护的电路对于图l-3(a)，其二极管VD的选择要求二极管最高反向工作电压U_R>Ec，额定正向电流IF≥I_zmax（I_zmax为最大负载电流）。
    对于图1-3 (b)，其电容C的选择应满足：电源合闸瞬间（电容相当于短路），充电电流应小于三极管集电极最大允许电流I_cm。若不能满足，可串接一个限流电阻。同时还要考虑防止电容、电感可能产生自激振荡。


    (2)功率放大器连接白炽灯泡时的保护电路  白炽灯泡灯丝的冷态电阻要比点亮后的热态电阻小8～10倍，因而放大器接通灯泡的瞬间，其电流要比热态电流大8～10倍。如果根据灯泡的标称功率（热态功率）计算出的热态电流来选择三极管的工作电流，则在接通灯泡的瞬间，可能会损坏三极管，这时需采取限流措施。
    ①当输入信号较强时，采用单管电路，其保护电路如图1-4所示。混合式效果更好。
    限流电阻R的计算如下。
    对于图l-4(a)：方法一，灯泡采用比电源电压Ec低一级的电压，其差值则由R降压；方法二，串联电阻压降按0.lEc来选择，其电阻R能降低灯泡的工作电压，该方法可提高灯泡的使用寿命。
    对于图l-4(b)：当三极管VT截止时，R与灯泡串联，使灯泡上的电压降约为(0.1～0.2)Ec，灯泡中流过少量预热电流但又不点亮。
    对于图1-4 (c)：具有图1-4 (a)和(b)的优点，所以效果更好。

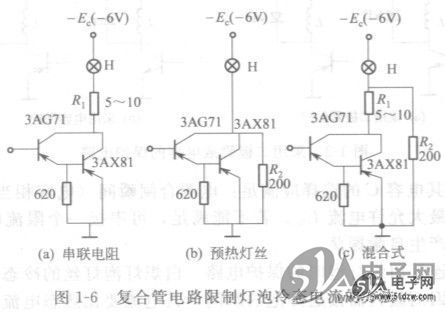

    ②当输入信号较弱时，采用复合管电路，其保护电路如图1-6所示。
    选择限流电阻的方法与单管电路类似。对于电源电压为6V，三极管采用3AG71和3AX81时，其电阻数值如图所示。
    对于图l-6(a)，由于灯泡点亮后灯丝电阻约为40W（对6V、150mA灯泡），因此Ri串人后灯泡电压稍降低一些，但对亮度影响不大；对于图1—6(b)，当三极管截止时，灯泡中流过的电流近似等于Ec/R₂=6/200=30mA，这样大小的电流是不会使灯丝发光的。
