红外接收电路设计
发布时间:2011/10/10 9:45:00 访问次数:3847

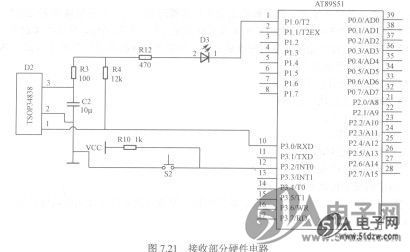

接收部分硬件电路如图7.21所示。红外接收电路包括单片机、一体化红外接收头D2等部件。接收头D2为三端元件，馊用单+5V电源，接收频率范围（38±1）kHz，具有功耗低，抗干扰能力强，输入灵敏度高，对其他波长的红外光不敏感等特点。接收部分电路的工作原理是：D2将接收到的38.4kHz的光信号转换成电信号，再对该电信号进行放大、滤波、解调处理后还原成二进制脉冲信号，通过OUT引脚输出。解调后的二进制数据送单片机串行接收端RXD（P3.0引脚）。当D2接收到38.4kHz的光信号时，OUT引脚输出低电平，否则输出高电平。 TA2003
接收部分硬件电路如图7.21所示。红外接收电路包括单片机、一体化红外接收头D2等部件。接收头D2为三端元件，馊用单+5V电源，接收频率范围（38±1）kHz，具有功耗低，抗干扰能力强，输入灵敏度高，对其他波长的红外光不敏感等特点。接收部分电路的工作原理是：D2将接收到的38.4kHz的光信号转换成电信号，再对该电信号进行放大、滤波、解调处理后还原成二进制脉冲信号，通过OUT引脚输出。解调后的二进制数据送单片机串行接收端RXD（P3.0引脚）。当D2接收到38.4kHz的光信号时，OUT引脚输出低电平，否则输出高电平。 TA2003
