热转印法手工制作单面PCB
发布时间:2011/9/26 9:56:02 访问次数:3451
热转印法手工制作单面PCB的具体操作步骤如下。
1.下料 Q1M505M2SPQ
(1)把单面覆铜板裁成所需要的大小和形状,裁板机的操作示意图如图9.5所示。裁板完成后将周边用细砂纸或砂轮打磨光滑。
(2)用少量去污粉去掉覆铜板表面的油垢,再用细砂纸将表面的氧化物打磨干净,擦亮
覆铜板。
(3)用清水洗净,将板晾干,备用。
2.制图、打印
(1)用Protel或其他制图软件制作好印制电路板图。

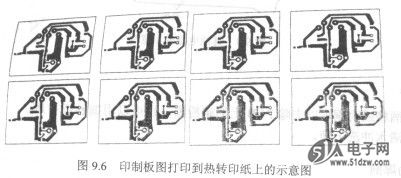

(2)将制好的印制电路板图打印到热转印纸上,待用。印制板图打印到热转印纸上的示意图如图9.6所示。
3.热转印
(1)将打印好的热转印纸贴在待用的单面覆铜板上(铜箔而),用透明胶带固定好,以免在转印过程中发生移位现象。
(2)打开热转印机,调到合适的温度上,预热。
(3)待热转印机温度适合时(一般为200℃左右),将固定好热转印纸的单面覆铜板送入热转印机中,进行转印。
(4)等图形上的碳粉完全熔化吸附到覆铜板上时,热转印完成(一般需3次以上)。覆铜板冷却后,揭去热转印纸,待用。热转印示意图如图9.7所示。
4.腐蚀 Q3236I-20N
(1)配蚀刻液。将三氯化铁与水按1:2比例配制,搅拌至完全溶化。为加快腐蚀的速度,可以加入热水。
(2)把上述覆铜板浸入蚀刻液中,进行腐蚀。在腐蚀过程中,要缓缓晃动瓷盆,以加快腐蚀速度。
(3)直到被涂料覆盖之外的铜箔全部腐蚀溶解后取出,然后把覆铜板用清水冲洗干净。腐蚀电路板示意图如图9.8所示。
5.去模
(1)用酒精或丙酮可以去除PCB上的碳粉模,也可以用细砂纸打磨。
(2)用清水冲洗干净。
6.涂助焊剂
(1)晾干覆铜板。
(2)涂上松香助焊剂等助焊剂。
至此,一块合格的PCB已经完成了。考虑到后续的整机装配问题,还需要用小台钻或手电钻对PCB上焊孔和过孔等按要求进行打孔。
热转印法手工制作单面PCB的具体操作步骤如下。
1.下料 Q1M505M2SPQ
(1)把单面覆铜板裁成所需要的大小和形状,裁板机的操作示意图如图9.5所示。裁板完成后将周边用细砂纸或砂轮打磨光滑。
(2)用少量去污粉去掉覆铜板表面的油垢,再用细砂纸将表面的氧化物打磨干净,擦亮
覆铜板。
(3)用清水洗净,将板晾干,备用。
2.制图、打印
(1)用Protel或其他制图软件制作好印制电路板图。
(2)将制好的印制电路板图打印到热转印纸上,待用。印制板图打印到热转印纸上的示意图如图9.6所示。
3.热转印
(1)将打印好的热转印纸贴在待用的单面覆铜板上(铜箔而),用透明胶带固定好,以免在转印过程中发生移位现象。
(2)打开热转印机,调到合适的温度上,预热。
(3)待热转印机温度适合时(一般为200℃左右),将固定好热转印纸的单面覆铜板送入热转印机中,进行转印。
(4)等图形上的碳粉完全熔化吸附到覆铜板上时,热转印完成(一般需3次以上)。覆铜板冷却后,揭去热转印纸,待用。热转印示意图如图9.7所示。
4.腐蚀 Q3236I-20N
(1)配蚀刻液。将三氯化铁与水按1:2比例配制,搅拌至完全溶化。为加快腐蚀的速度,可以加入热水。
(2)把上述覆铜板浸入蚀刻液中,进行腐蚀。在腐蚀过程中,要缓缓晃动瓷盆,以加快腐蚀速度。
(3)直到被涂料覆盖之外的铜箔全部腐蚀溶解后取出,然后把覆铜板用清水冲洗干净。腐蚀电路板示意图如图9.8所示。
5.去模
(1)用酒精或丙酮可以去除PCB上的碳粉模,也可以用细砂纸打磨。
(2)用清水冲洗干净。
6.涂助焊剂
(1)晾干覆铜板。
(2)涂上松香助焊剂等助焊剂。
至此,一块合格的PCB已经完成了。考虑到后续的整机装配问题,还需要用小台钻或手电钻对PCB上焊孔和过孔等按要求进行打孔。
