无线遥控电路
发布时间:2011/9/23 14:31:41 访问次数:3446
无线遥控，是通过无线电波在空中传递控制信号，对设备进行远距离地控制。与红外遥控相比，既保持了原电路的功能，又增加了控制范围，不受物体阻隔和方向限制，因此无线遥控在军事、工业及国民经济的许多部门的应用越来越广泛，如无人驾驶飞机、导弹、人造卫星、油田各油井的监控、地铁机车无人驾驶设备、自来水管的自动检测等。
1．无线遥控电路组成及原理 N82C542

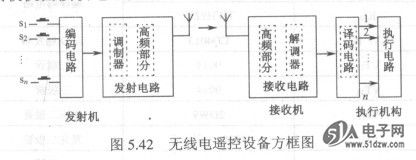

无线电遥控设备由发射机、接收机和执行机构三部分组成。发射机主要包括编码电路和发射电踣组成，接收机由接收电路及译码电路组成，如图5.42所示。
编码电路由操纵器控制，操纵者通过操纵器使编码电路产生频率较低的电信号，通过调制器把它调制到高频载波上，由发射天线发送出去。接收天线将接收到的微弱信号经接收机高频部分选频和放大后，送到解调器，然后经译码电路对各种指令信号进行鉴别，再送到相应的执行放大电路，驱动执行机构动作，从而实现对外被控设备的各种操作。
2．无线遥控电路实例

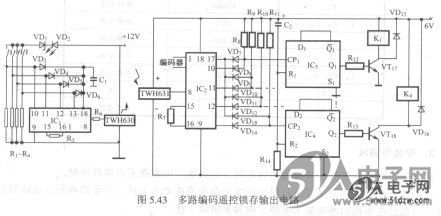

下面介绍一种新型无线遥控传输电路，如图5.43所示。发射机和接收机的电路型号分别为TWH630和TWH631，分别由内藏天线的发射机电路和内藏天线的接收机电路组成，可方便地制作出微型、传输距离远、抗干扰能力强的各种无线遥控装置。
(1)工作原理。多路编码遥控锁存电路由TWH9256、TWH9257编译码电路、双D触发器CD4013、TWH630/631及外围电路组成。
TWH630构成的265MHz载频电路受TWH9256编码调制，键控式向空间发射指令信号。在接收电路解码的输出端增加两片双D触发器CD4013，可灵活地控制指令按键。电路中TWH9256/TWH9257编码电路属于8421码的控制方式，这种编码可再扩展。如果需要控制更多路输出时，可在解码器和触发器之间加入四一十六线译码器可使控制位数达到16位。控制端每按一次键，相应的继电器吸合，再按一次时，对应的继电器释放，从而实现遥控。

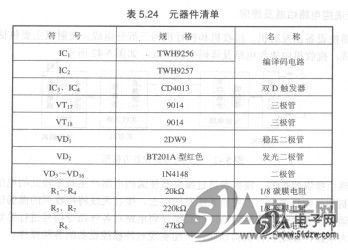

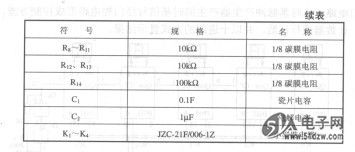

(2)元器件选用可参照表5.24。
(3)安装调试。 NAND04GW3B2DN6
①调制发射时，有可能出现高频电路对编码电路的干扰问题，在高频发射功率较大时尤为明显，可通过两种办法来解决：把编码电路板置于屏蔽盒内；在电路中加入隔离措施，在编码电路的输出端接几十微亨的小电感，再去调制高频。高频电路与编码电路共用一组电源时，编码电路的电源应接高频退耦电路。
②发射机与接收机必须配套使用，它们的编号须相同，发射机和接收机可以分别与编号相同的多个接收机和发射机相配。
③发射机和接收机为了防止因屏蔽而使遥控距离太近或失去遥控功能的情况发生，应尽量避免安装在金属壳体内，特别是接收电路，若无法避开金属物，应选用TWH632外接天线的接收电路。
无线遥控，是通过无线电波在空中传递控制信号，对设备进行远距离地控制。与红外遥控相比，既保持了原电路的功能，又增加了控制范围，不受物体阻隔和方向限制，因此无线遥控在军事、工业及国民经济的许多部门的应用越来越广泛，如无人驾驶飞机、导弹、人造卫星、油田各油井的监控、地铁机车无人驾驶设备、自来水管的自动检测等。
1．无线遥控电路组成及原理 N82C542
无线电遥控设备由发射机、接收机和执行机构三部分组成。发射机主要包括编码电路和发射电踣组成，接收机由接收电路及译码电路组成，如图5.42所示。
编码电路由操纵器控制，操纵者通过操纵器使编码电路产生频率较低的电信号，通过调制器把它调制到高频载波上，由发射天线发送出去。接收天线将接收到的微弱信号经接收机高频部分选频和放大后，送到解调器，然后经译码电路对各种指令信号进行鉴别，再送到相应的执行放大电路，驱动执行机构动作，从而实现对外被控设备的各种操作。
2．无线遥控电路实例
下面介绍一种新型无线遥控传输电路，如图5.43所示。发射机和接收机的电路型号分别为TWH630和TWH631，分别由内藏天线的发射机电路和内藏天线的接收机电路组成，可方便地制作出微型、传输距离远、抗干扰能力强的各种无线遥控装置。
(1)工作原理。多路编码遥控锁存电路由TWH9256、TWH9257编译码电路、双D触发器CD4013、TWH630/631及外围电路组成。
TWH630构成的265MHz载频电路受TWH9256编码调制，键控式向空间发射指令信号。在接收电路解码的输出端增加两片双D触发器CD4013，可灵活地控制指令按键。电路中TWH9256/TWH9257编码电路属于8421码的控制方式，这种编码可再扩展。如果需要控制更多路输出时，可在解码器和触发器之间加入四一十六线译码器可使控制位数达到16位。控制端每按一次键，相应的继电器吸合，再按一次时，对应的继电器释放，从而实现遥控。
(2)元器件选用可参照表5.24。
(3)安装调试。 NAND04GW3B2DN6
①调制发射时，有可能出现高频电路对编码电路的干扰问题，在高频发射功率较大时尤为明显，可通过两种办法来解决：把编码电路板置于屏蔽盒内；在电路中加入隔离措施，在编码电路的输出端接几十微亨的小电感，再去调制高频。高频电路与编码电路共用一组电源时，编码电路的电源应接高频退耦电路。
②发射机与接收机必须配套使用，它们的编号须相同，发射机和接收机可以分别与编号相同的多个接收机和发射机相配。
③发射机和接收机为了防止因屏蔽而使遥控距离太近或失去遥控功能的情况发生，应尽量避免安装在金属壳体内，特别是接收电路，若无法避开金属物，应选用TWH632外接天线的接收电路。
