电子元器件的电路符号中含有许多有用的、对电路分析有益的识图信息，掌握了电子元器件电路符号的识图，电路分析就会轻松点。     P0080SAMCL
    1．电阻器电路符号

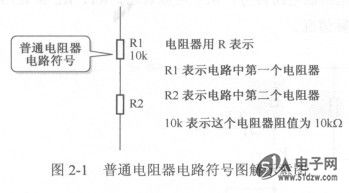

    图2-1所示是普通电阻器电路符号图解示意图。在电路分析中为了表述方便，将电阻器简称为电阻，例如电阻Rl。


    整机电路复杂时，在R前加上编号，可方便寻找相应电阻器。如图2-2所示，1R1、2R1中，R前面的1、2表示这两个电阻在不同的电路系统中。

    2．更多的电阻器电路符号     P0102AA
    表2--1所示是更多的普通电阻器电路符号说明。

    电阻器电路符号识图信息小结如下。
    (1)认识电路符号。符号中表现出电阻器有两根引脚，而且没有极性之分。
    (2)了解R含义。R是英文Resistor的缩写，在电路图中表示电阻器。
    (3)掌握编号意义。电路中的电阻器很多，用数字表示编号，以便寻找。
    (4)识别标称阻值。电路符号表示出了该电阻器的阻值大小，有盏于识图和检修。有时阻值标注采用省略的表示方式，如lOk表示该电阻器为lOkΩ。
    (5)理出系统编组。整机电路复杂时，R前加系统电路编号，方便寻找相应电阻。
    (6)编号有规律。电路图中的编号从上到下、从左向右编排，要记住这一规律。
    图2-3所示是电路图，图中有众多电阻器电路符号。从中可以看出，Rl、R2和R3是三只电阻器，这就是电阻器在电路图中的实际情况。
