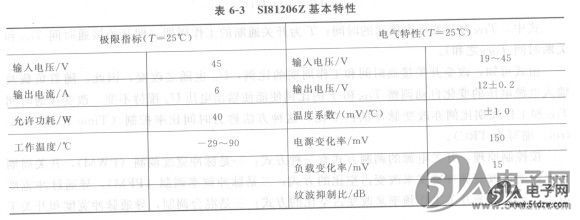

S181206Z是日本三康电气公司出品的斩波型大功率混合集成电路开关稳压器，输出电压为12V，输出电流可达6A，并且有过流保护功能。表6-3是它的基本特性，图6-48是它的管脚排列。

     采用SI8120Z模块的13.8V开关稳压电源电路如图6-49所示。SI81206Z的输出电压是12V，为得到13.8V的输出电压，在其电压检测端（③脚）与输出端（⑧脚）之间串接一个正向压降为1. 8V左右的发光二极管。只要保证SI81206Z的（⑦脚）输入电压在19～45V之间，就可输出稳定的13.8V电压。图中C_l用于抑制开关稳压器自激，它对来自电源线的高频或脉冲扰动也有一定的抑制作用；C₂用于防止噪声引起过流保护误动作；R₁、C₄用于抑制开关稳压器内部产生的噪声；C₃、C₅用于防止异常振荡；线圈L1用于减少输出电流的脉动系数。本电源可提供5A的负载电流，效率>86%。
