由单结晶体管构成的振荡器其振荡原理与反馈型振荡器是不同的。单结晶体管振荡电路与晶闸管电路结合起来可控制输出电压的大小，可调光台灯就是采用的这样电路。

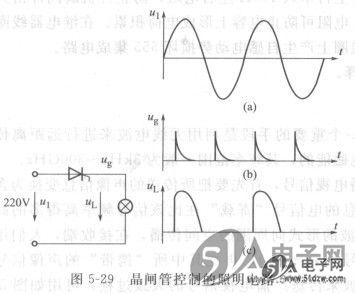

    如图5-29所示的晶闸管照明控制电路。220V交流电压经晶闸管加到灯泡两端。若改变晶闸管触发脉冲的输入时刻，即改变了晶闸管的导通时刻，灯泡两端的电压u_L的大小也随之改变，自然亮度也变化。UL的波形如图5-29(c)所示。  PCA9553DP/02

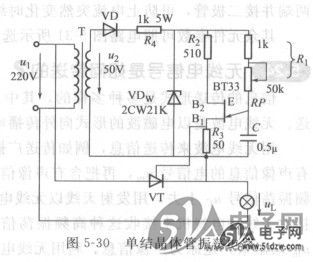

    触发脉冲是由负阻器件——单结晶体管构成的振荡电路提供的，电路如图5-30所示。该触发电路可产生50Hz的触发脉冲.     PCA9533D/01
    电路中各元器件参数见图中所标。降压变压器Tr可以用成品或自己用漆包线绕制，功率在12W左右。晶闸管可选用电流为1A耐压为400V以上的单向晶闸管。灯泡选40W的白炽灯。
