分立元器件制作的声音报警电路

发布时间:2011/8/15 9:31:41 访问次数:1652

声音报警电路通常可以由两种方法实现，一是采用单片机或可编程逻辑嚣件完成，二是采用分立元器件实现。本节介绍由分立元器件制作的声音报警电路。

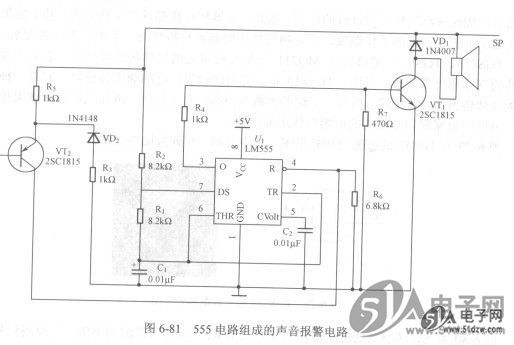

如图6-81所示的电路中，LM555电路构成的高频多谐振荡器由启动信号启动后，使LM555的第4脚为高电平，可以产生音频信号，VT₁则用做音频放大器和扬声器的驱动。实际应用时，也可以将扬声器的电容隔离后接在第3脚的电阻上。

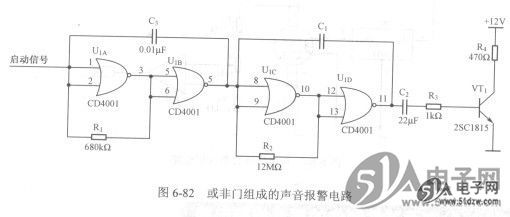

如图6-82所示的电路中，或非门U_1A和U_1B构成低频振荡器，在启动信号（低电平有效）触发下，使或非门U_1A的一个输入端为逻辑“O”，从而激发振荡器，它产生的低频(约10Hz)方波对高频振荡器（由U_lC. U_1D门组成）进行门控制，以产生大约lkHz的信号。调整R₁可以改变低频信号的频率，调整R₂可以改变音调。
