受控稳压电源
发布时间:2011/8/10 10:55:33 访问次数:785
集成稳压器外接各种形式的开关电路，可构成各种类型的受控稳压电源。

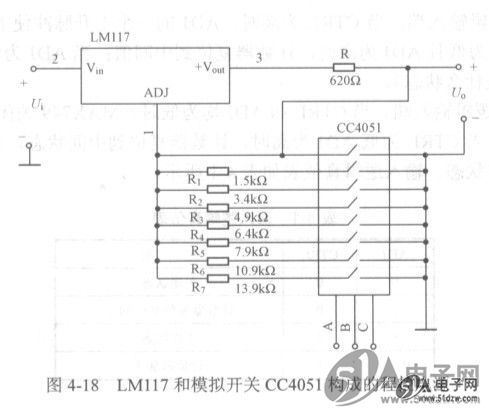

如图4-18所示为LM117和模拟开关CC4051构成的程控电源。设LM117的基准电压Ur=1.25V，CC4051的导通电阻为400W，关断电阻为无穷大，其他元器件参数如图4-18所示。因而当三位并行数字码取不同值时，电源可输出2V、5V、12V、15V、18V、24V、30V7种电压值。
集成稳压器外接各种形式的开关电路，可构成各种类型的受控稳压电源。
如图4-18所示为LM117和模拟开关CC4051构成的程控电源。设LM117的基准电压Ur=1.25V，CC4051的导通电阻为400W，关断电阻为无穷大，其他元器件参数如图4-18所示。因而当三位并行数字码取不同值时，电源可输出2V、5V、12V、15V、18V、24V、30V7种电压值。
