理光公司的R1211系列是采用CMOS工艺生产的低功耗、具有电流控制功能的开关式升压变换器，是便携式电子设备中专门用单节锂离子电池供电驱动2～4个白光LED的驱动器，是要求小电路尺寸、高效率和匹配白光LED亮度的理想驱动器。

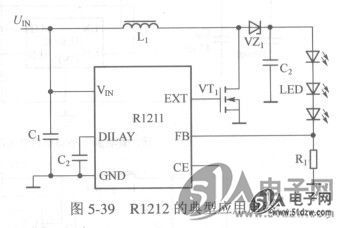

    其外围电路简单，只需一个电感、一个二极管、一个场效应管和几个电阻、电容。其输入电压范围是2.5～5.5 V，适用于单节锂离子电池或普通干电池组供电。芯片内部为PWM调制方式，可以产生高达15 V的输出电压，能够驱动3个串联白光LED。
    R1211系列芯片采用了相位补偿应用的反馈回路，令整个升压的转换过程更加迅速，输出电压更加平稳。R1211的最大占空比是90%。芯片内建软启动的延时时间大约为10 ms。电路接通，过了延迟时间后，会由保护电路判断当前状态，如果当前占空比为最大值，且维持了一个特定的时间，则芯片的输出驱动端口就会被保护电路锁定，从而关断电路起到保护的作用。可以用一个外接的电容来调节所霈要的延迟保护时间，以适应不同的应用场合。
    R1212具有1.4 MHz的固定开关频率，因而可采用小巧的外部组件，并可最大限度地减少输入和输出纹波。它尤其适合使用在要求低输入和输出噪声的应用场合。
