LED中的电流在很多情况下都是由镇流电阻或线性稳压器进行控制的。驱动LED时常用的三种基本电路拓扑为降压拓扑、升压拓扑和降压一升压拓扑。采用何种拓扑结构取决于输入电压和输出电压的关系。

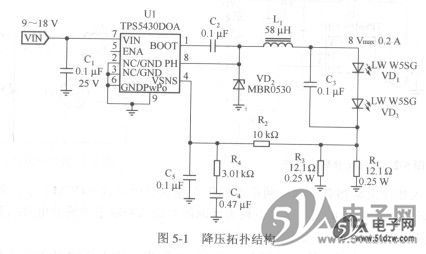

    在输出电压始终小于输入电压的情况下，应使用降压稳压器，如图5-1所示为降压拓扑结构。在该电路中，对电源开关的占空比进行了控制，以在输出滤波器电感L，上确立平均电压。当FET开关闭合时（在TPS5430内部），将输入电压连接到电感Ll上并在其中形成电流。环流二极管VD₂提供了开关断开时的电流路径a电感Li可对流经LED的电流起到平滑的作用。通过用电阻监控（测量）LED电流，并将电阻两端的电压与控制IC内部的参考电压进行比较，从而最终可实现对流经LED的电流的调节。如果电流太小，则占空比增加，平均电压也上升，从而会导致电流升高。由于电源开关、环流二极管及电流检测电阻上的压降非常小，故该电路可提供极佳的效率。

这种拓扑结构有以下优点。

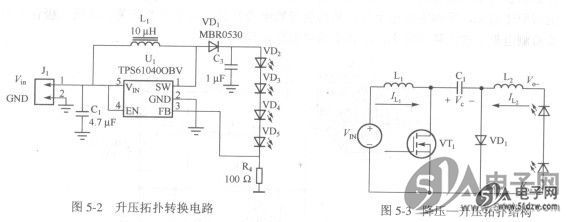

    (1)可以升压或降压。因此，它很适合于LED串在运行时输出电压高于或低于输入电压的情况。这种情况在汽车应用中最常见，如采用单个降压一升压型驱动器设计，以满足宽的电压源和负载范围。


    (2)输入和输出端都有电感。两端都工作在连续导电模式(CCM)下，使得两个电感流过低电流纹波的连续电流，这可以极大地降低对输入和输出的滤波电容的要求。连续的输入电流还可以使输入端满足传导EMI标准。
    (3)电路中所有的开关结点在两个电感之间被隔离。输入和输出结点互不影响，这将使来自该拓扑结构的辐射EMI最小化。适当地进行线路布局和设计，使得该拓扑结构很容易满足辐射EMI标准。
    (4)升压一降压拓扑结构的另一个优点是容性隔离。MOSFET开关管的损坏将使输入短路，但并不影响输出。因此，当MOSFET开关管损坏时，LED可得到保护。
    (5)两个电感L，和L2可以接在一个磁芯上。当它们接在同一磁芯上时，电感上的纹波电流能够从一端完全传送到另一端（纹波抵消技术），使输入纹波完全传送到输出端，从而使该拓扑结构器非常容易满足传导EMI标准。
