变频器通电后各种动态参数的检测，变频器通电后,通过相关操作开始启动运行,在该状态下可通过对变频器输入、输出端电压、电流、功率等动态参数的检测,来判断变频器当前的工作状态。

变频器输入、输出端电流的检测 变频器输入和输出端的电流一般采用动铁式交流电流表进行检测。由于变频器输入端的电流具有不平衡特点,实际检测时一般三相同时检测。

变频器输入、输出端电流的检测，动铁式交流电流表测量的是电流的有效值,通电后两块铁产生磁性,相互吸引,使指针转动,指示电流值,具有灵敏度和精度高的特点。

在变频器的操作显示面板上,通常能够即时显示变频器的输入、输出电流参数,即使在变频器输出频率发生变化时,也能够显示正确的数值,因此通过变频器操作显示面板获取变频器籀入、输出端电流数值是一种比较简单、有效的方法。

必须首先拆除变频器与电源、变频器与负载电动机之间的所有连线;

将所有的主电路输入、釉山端子用导线可靠短接;

切勿仅连接单个主电路端子对地进行地缘测试,否则可能会损坏变频器;

不可对控制端子进行绝缘测试;

测试完成后,应拆除所有端子上的短接线。

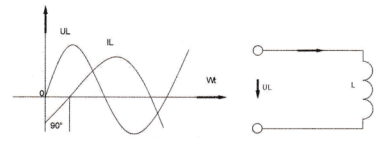

变频器输入、输出端电压的检测 对变频器输入、输出端电压进行检测时,输入端电压为普通的交流正弦波,使用一般的交流电压表进行检测即可;而输出端为矩形波(由变频器内部PWM控制电路决定),为了防止PwM信号干扰,检测时一般采用整流式电压表。

整流式电压表是指由包合整流元件的测量变换电路与磁电系电表组合成的机械式指示电表,按交流电流的有效值进行显示,具有测量精度高的特点。

若采用一般万用表检测椅出端三相电压时,因可能会受到干扰,所读的数据均不准确(一般数值会偏大),只能作参考。
