FV 1043的检测方法可参考1N4148的检测方法。

检波二极管的作用是利用其单向导电的特性,将高频载波信号中的低频信号提取出来,广泛应用于接收电路当中。检波二极管具有工作频率高、正向压降小、结电容小等特点。简易场强仪的实验电路中应用了1N60型的检波二极管。

检波也可以理解为解调,对于调幅波,解调是从振幅变化中提取调制信号的过程。对于调频波,解调是从频率变化中提取调制信号的过程。

检波二极管的工作原理是利用二极管的单向导电性,使只有高于0.7V的信号部分通过二极管,在工极管输出端连接一个小容量电容,将二极管输出的高频信号对地短路,从而滤除了高频部分,仅保留所需要的低频信号。

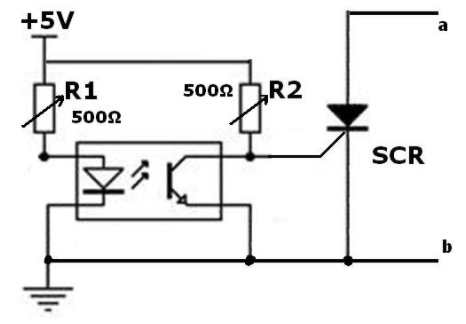

在没有接收到信号时,红外接收二极管处于截止状态，当收到红外线信号时,它内部的PN结受到光子的轰击,在反向电压的作用下,反向饱和漏电流大幅增加,从而形成了光电流,该光电流随人射的红外线光强的变化而变化。

光电流在通过负载电阻时,在电阻两端形成随入射红外线光强变化而变化的电压信号,最终完成了光-电的转化。我们实验所使用的红外接收二极管,它的K引脚是正极,外观颜色多为深色,

可减小外界其他光线的十扰。是红外接收二极管电路图形符号。

电解电容器在电路中的使用量非常大,应用十分广泛,它的外形,电路图形符号,用字母C来表示。与前面介绍的瓷介电容符号相比,电解电容的符号上多了一个“+”,表明该电容是有极性的,带“+”的一端是正极,另一端是负极。

电解电容都是铝电解电容,外形通常为圆柱形,有两个引脚,新的电解电容的引脚是1长1短,长引脚的是正极,短引脚的是负极,在外壳上,短引脚的一边还会印有“―”标记,表明该引脚是负极.
