静态工作电流是指集成电路信号输人引脚不加输入信号的情况下,电源引脚回路中的电流大小,相当于三极管的集电极静态工作电流。该参数对确认集成电路故障具有重要意义。通常,集成电路的静态工作电流均给出典型值、最小值、最大值3个指示指标。

允许功耗是指集成电路正常工作所能承受的最大耗散功率,主要用于功率放大器集成电路。

集成电路的最大输出功率是指信号的失真度为额定值时,集成电路输出引脚所输出的电信号功率。该参数主要针对功率放大集成电路。

工作环境温度限制是指集成电路能维持正常工作的最低和最高环境温度。

代换时注意晶振的频率及规格,晶振的代换方法,晶振现场检测实操(电压法).

检测晶振的好坏可以通过阻值或频率来判断,也可以通过两脚的电压来判断。下面详细讲解通过测量晶振引脚的电压检测晶振好坏的方法。

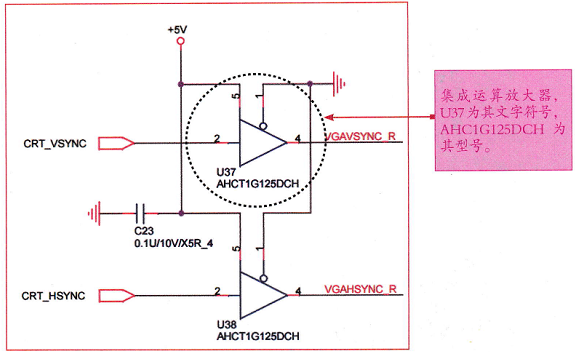

电路图中的集成电路(续),集成运算放大器今U37为其文字符号,AHC1G125DCH为其型号.

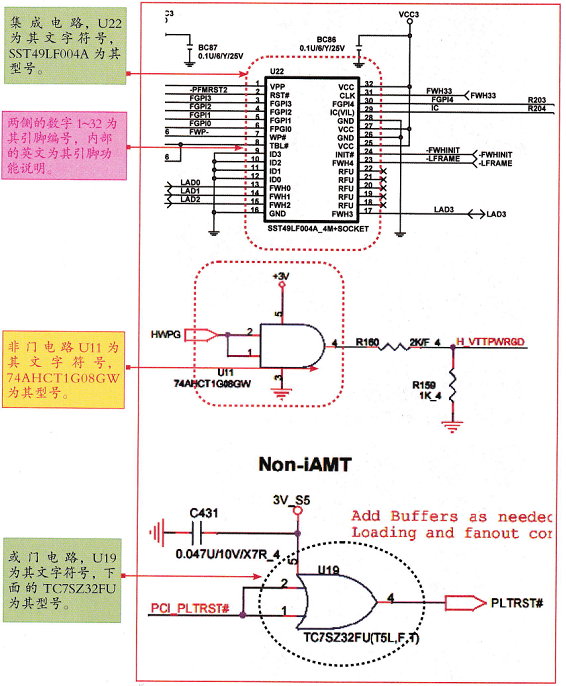

集成运算放大器,集成稳压器,电路中用的集成运算放大器和集成稳压器数字集成电路.

门电路微处理器,不同功能的集成电路,其参数项目各不相同,但多数集成电路均有最基本的几项参数,下面讲解集成电路常用的几种参数。

额定电源电压是指可以加在集成电路电源引脚与接地引脚之间的电压的极限值,使用中不允许超过此值;否则将会永久性损坏集成电路。

如果超过或低于这个限度集成电路都不能良好的工作。
