二极管的分类,检波(也称解调)二极管的作用是利用其单向导电性将高频或中频无线电信号中的低频信号或音频信号分检出来的器件。常见的检波二极管。

检波二极管广泛应用于半导体收音机、收录机、电视机及通信等设备的小信号电路中,具有较高的检波效率和良好的频率特性。

常见的开关二极管,开关二极管是利用正向偏压时，单路电利极向的电生,是二反大在引极压小阻性渝二偏很电电电关向阻时导对开正电压向中起到接通或关断的开关作用。

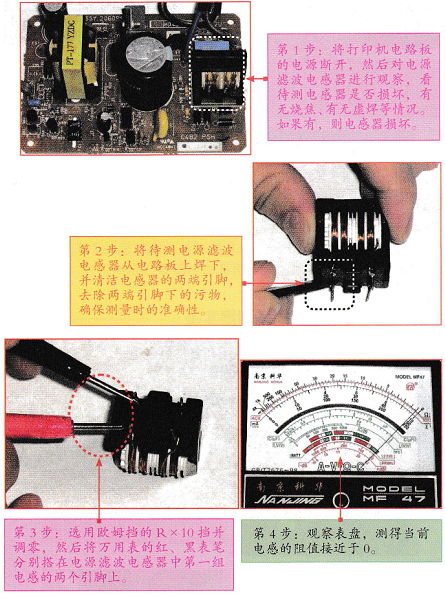

第4步:观察表盘,测得当前电感的阻值接近于0,测量打印机电路中的电源滤波电感器的方法.

第5步:测完第一组电感器后,将万用表的红,黑表笔分别搭在屯源滤波屯感器中第二组电感的两个引脚上.

第6步:观察表盘,测得当前电感的阻值也接近于0。

测量打印机电路中的电源滤波电感器的方法(续)

总结:由于测量的电源滤波电感器中两组电感的阻值均接近于O,因此可以判断,此电源滤波电感器正常。

封闭式电感可以使用数字万用表测量,也可以使用指针万用表进行检测,为了测量准确,可对电感器采用开路测量。

由于封闭式电感器结构的特殊性,只能对电感器引脚间的阻值进行检测,以判断其是否发生断路。

代换电感器时,首先应考虑其性能参数(如电感量、额定电流、品质因数等)及外形尺寸是否符合要求。几种常用电感器的代换方法。

对于贴片式小功率电感器,由于其体积小、线径细、封装严密,一旦通过的电流过大,内部温度上升后热量不易散发。因此,出现断路或者匝间短路的概率是比较大的。代换时只要体积大小相同即可。

几种常用电感器的代换方法，数字万用表测量电感器的方法.
