空心电感器中间没有磁心,通常电感量与线圈的匝数成正比,即线圈匝数越多电感量越大,线圈匝数越少电感量越小。在需要微调空心线圈的电感量时,可以通过调整线圈之间的间隙得到自己需要的数值。

但此处需要注意的是,通常对空心线圈进行调整后要用石蜡加以密封固定,这样可以使电感器的电感量更加稳定而且还可以防止潮损。

贴片电感器又称为功率电感器、大电流电感器。贴片电感器具有小型化、高品质、高能量储存和低电阻的特性,一般是由在陶瓷或微晶玻璃基片上沉淀金属导片而制成。

电子元器件检测维修技能全图解，厂商们常用的一些电感器的表示符号。

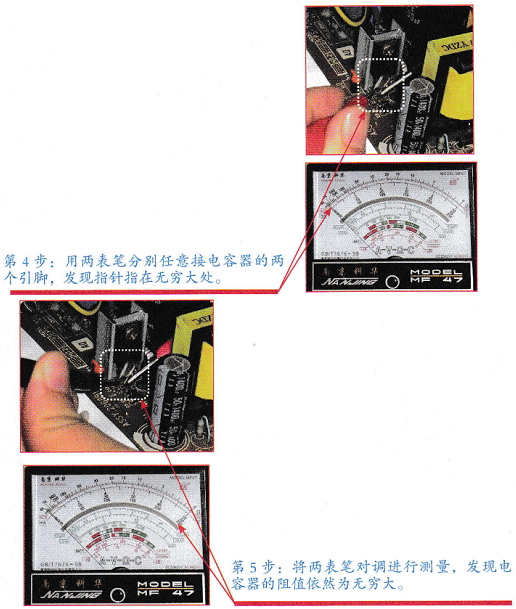

第5步:将两表笔对调进行测量,发现电容器的阻值依然为无穷大。

总结:由于两次测量中,阻值都为无穷大,因此可以判断此纸介电容器正常。

提示:如果测量时,万用表的指针向右摆动,并测出阻值(没有回到无穷大处),则说明电容器漏电损坏或内部击穿。

电感器图形符号，除了上述一些比较规范化的表示外,有时为了表示更加形象,厂商们常用以下一些图形符号来表示电感器。

测量纸介电容器的方法。

第1步:首先将电源断开,然后对纸介电容器进行观察,看待测电容器是否损坏,有无烧焦、有无虚焊等情况。清洁电容器的两端引脚,去除两端引脚下的污物,可确保测量时的准确性。

第2步:用斜口钳将纸介电容器的其中一个引脚剪断(防止干扰)。

每3步:将指针万用表的功能旋钮旋至R×10k挡。
