永磁直流电动机是指采用永久磁铁作为定子来产生励磁磁场的电动机。永磁直流电动机的结构。

从图中可以看出,这种直流电动机的定子为永久磁铁.当给转子绕组通直流电时,在磁铁产生的磁场作用下,转子会运转起来。

永磁直流电动机具有结构简单、价格低廉、体积小、效率高和使用寿命长等优点,永磁亩流电动机开始主要用在一些小功率设各中,如电动玩具、小电器和家用音像设各等。近年来由于强磁性的钕铁硼永磁材料的应用,―些大功率的永磁直流电动机开始出现,使永磁直流电动机的应用更为广泛。

他励直流电动机是指励磁绕组和转子绕组分别由不同直流电源供电的直流电动机。

同步电动机结构示意图。同步电动机的定子铁芯上嵌有定子绕组,转子上安装有一个两极磁铁(在转子嵌人绕组并通直流电后.也可以获得同样的磁极)。当定子绕组通三相交流电时,定子绕组会产生旋转磁场,此时的定子就像是旋转的磁铁,根据异性磁极相吸引的原理可知,装有磁铁的转子会随着旋转磁场的方向转动,并且转速与磁场的旋转速度相同。

在电源频率不变的情况下,同步电动机在运行时转速是恒定的,其转速n与电动机的磁极对数p、交流电源的频率/有关。同步电动机的转速可用下面的公式计算:

n=60f/p

我国电力系统交流电的频率为50Hz,电动机的极对数叉是整数,若采用电网交流电作为电源,间步电动机的转速与磁极对数有严格的对应关系,具体如下。

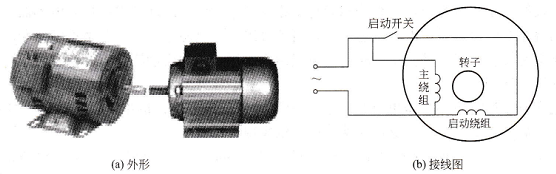

开关S”实际上由控制电路来控制,另外转子启动绕组要通过电刷与外界的启动电阻或直流电源连接。

步进电动机是一种用电脉冲控制运转的电动机,每输人一个电脉冲,电动机就会旋转一定的角度。

因此步进电动机又称为脉冲电动机。它的转速与脉冲的频率成正比,脉冲频率越高,单位时间内输人电动机的脉冲个数越多,旋转角度越大,即转速越快。

一些常见的步进电动机的外形。在启动时,同步电动机定子绕组通电产生旋转磁场,该磁场对启动绕组产生作用力,使启动绕组运转起来.与启动绕组一起的转子也跟着旋转,启动时的同步电动机就相当于一台异步电动机。
