由于自激式推挽变换器不能满足输出电压稳定的要求，它激式推挽变换器就得到了广泛地应用。所谓“它激”就是电路的振荡工作是由外加控制信号的激发而实现的。激式推挽直流变换器电路原理图。

推挽变换器功率管上的电压为电源电压的2倍，更加上状态转换时的上冲尖峰，要求该器件的耐压就更高，这样以来不但增加了器件的成本，而且也由于功率管工作电压的提高，降低了它的输出能力，因此用在后备式UPS上居多。桥式逆变器就克服了这些缺点，并且根据要求的不同，电路又分成半桥逆变器和全桥逆变器。

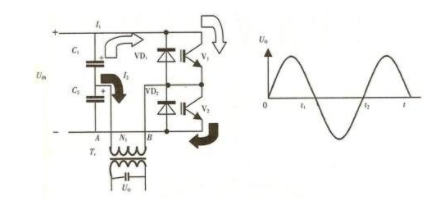

半桥逆变器实际上电路的结构形式也是桥式的，所差的是两个桥臂上的器件不同。是半桥逆变器结构及电原理,电桥的左边由电容器构成，右边由功率管构成，输出端就设在两电容器连接点和两功率管连接点之间。

http://yushuokj.51dzw.com深圳市裕硕科技有限公司

3种封装选项

引线成型选项

25°C时频率精度为±15 ppm

–55°C至+125°C时温度稳定性为

±50 ppm

LVPECL和LVDS选项

300 krad TID选项

120 MeV-cm2

/mg SEL选项

84 MeV-cm2

/mg SET选项

DOC203679

LVDS时钟

单差分对、双差分对或四差分对

输出频率达200 MHz

DOC206903

用于深空应用的LVDS时钟

输出频率达200 MHz

电离总剂量为300 krad

DOC203810

高频LVPECL时钟

输出频率达700 MHz

50 krad ELDR

自激式推挽变换器的基极反馈绕组被取消了，代替它的功能的环节是电源控制组件IC，在早期用的是TDA1060，后来多采用LM3842或LM3845等。采用电源控制组件IC发出方波控制脉冲使UPS工作，在变压器输出端有一个与输出电压成正比的反馈信号回送给IC，使其根据输入端电压的变化和输出负载的变化来调整控制脉冲的宽度，以保证输出电压稳定在设计范围内。

桥式逆变器名称的来源是它的电路结构形式很像“惠斯登”电桥。由于对输出电压要求稳定的原因，故桥式逆变器的触发方式几乎都是它激。在线式UPS多采用桥式逆变器，因为它有着比推挽变换器更大的优点。
