漏极开路输出外部抗混叠滤波器

发布时间:2020/10/17 12:33:59 访问次数:2029


TP4056是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器,芯片集成功率晶体管,充电电流可以用外部电阻设定,最大持续充电电流可达1A,不需要另加阻流二极管和电流检测电阻。

TP4056包含两个漏极开路输出的状态指示端, 充电状态指示输出端CHRG和充电完成指示输出端STDBY  。充电时管脚CHRG输出低电平,表示充电正在进行。如果电池电压低于2.9V ,

TP4056用小电流对电池进行预充电。当电池电压超过2.9V时,采用恒流模式对电池充电,充电电流由  PROG管脚和GND之间的电阻RPROG确定。

当电池电压接近4.2V电压时,充电电流逐渐减小,TP4056进入恒压充电模式。当充电电流减小到充电结束阈值时, 充电周期结束, CHRG端输出高阻态,STDBY端输出低电位。  充电结束阈值是恒流充电电流的10%。当电池电压降到再充电阈值4.1V以下时,TP4056自动开始新的充电周期。


OH02A1S采用1.4微米PureCel®像素架构,并且可以通过基于4x4 binning技术实现优异的图像质量。这种架构具有高量子效率,可实现出色的低光性能,同时还具有高动态范围,可在明暗区域对比强烈的场景中实现高清晰度。

传感器可通过2路MIPI串行输出提供60 fps的1080p(1920 x 1080)分辨率或90 fps的720p(1280 x 720)分辨率图像。OH02A1S还集成了2 kb的片上一次性可编程存储器,全功率运行时能耗仅为90毫瓦,发热量更少,患者感觉更舒适。

新型OH02A1S图像传感器以1/6英寸光学格式和紧凑的3.8mm x 2.9mm芯片级封装方式供应。

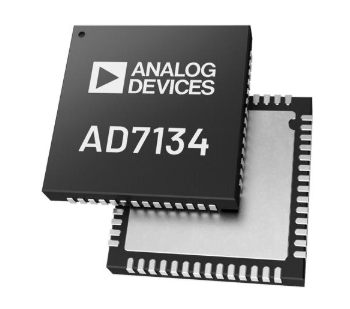

高性能四通道ADC固有的抗混叠能力使其无需复杂的外部抗混叠滤波器,即可抑制高达102.5 dB的信号。此ADC支持广泛的应用,包括电气测试和测量、三相电源质量分析、声纳、音频测试和用于预测性维护的状态监控。 贸泽备货的Analog Devices AD7134 ADC采用连续时间Σ-Δ  (CTSD) 调制方案,消除了传统的开关电容电路采样,从而放宽了ADC输入驱动要求。该器件使用四个独立的并行转换器通道,每个通道都具有CTSD调制器、数字抽取和滤波路径。此ADC可对四个单独的信号源进行同步采样,每个信号源支持的最大输入带宽为 391.5 kHz,且具有良好的通道间相位和增益匹配。AD7134支持高达1.496 MSPS的输出数据速率,具有24位低延迟性,是高精度、多通道控制回路的理想选择。 贸泽还备有EVAL-AD7134FMCZ评估板,为AD7134 ADC提供了一个演示平台。该电路板包括两个预安装的AD7134器件,以实现多器件同时采样。EVAL-AD7134FMCZ评估板需要EVAL-SDP-CH1Z高速控制器板,以使用USB 2.0高速端口连接到PC。
