隧道掘进设备电磁干扰的传播途径及骚扰类型，对症下药采取与三菱电机推荐不同的方法，很好地解决了高电磁干扰问题，保证 CC-Link 正常通信，保证了 PLC 系统的正常工作。

三菱电机推出 CC-Link 时是用于 A 系列 PLC 和 QnA 系列 PLC，不知什么原因其网内通信和远程通信总不能满足使用需求，我们曾经长期排斥使用 CC-Link，但是这种情况到了三菱电机推出 Q 系列 PLC 发生了 180 改变，我们现在准备在隧道掘进设备上逐渐采用 CC-Link，新设计的隧道掘进设备一般全部使用 CC-Link。

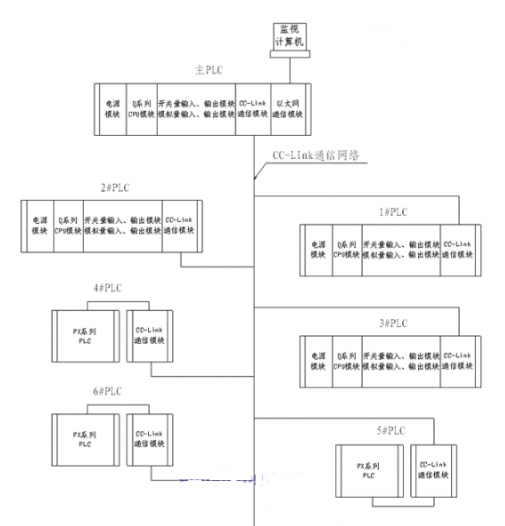

用于地铁二号线古北路站至中山公园站区间隧道施工的隧道掘进设备硬件使用 Q 系列 PLC、站间通信使用 CC-Link，软件使用 GPPW，实现了异地计算机对 CC-Link 网络内任意一台 PLC 进行程序远程修改、远程监视、远程调试，使我们能够在异地远程进行设备调试、设备控制、故障诊断，极大地提高 PLC 系统的可用性和可维护性。

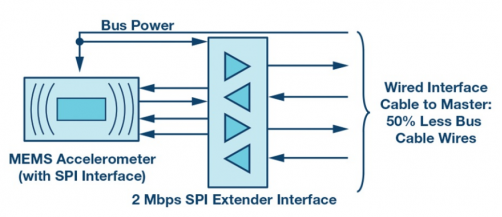

基于所提出的设计考量，以下组件为稳健的有线工业振动测量解决方案提供了最佳路径。

ADcmXL3021, 宽带宽、低噪声、三轴振动传感器

ADuM5401/ADuM5402, 四通道、2.5 kV 隔离器，采用集成 DC/DC 转换器

ADM3066E, 50 Mbps 半双工 RS-485 收发器

ADM4168E, 30 Mbps 双通道 RS-422 收发器

LTC2858-1, 20 Mbps 全双工 RS-485 收发器

ADP7104, 20 V、500 mA、低噪声 CMOS LDO 稳压器

RS-485 通信节点需要电流隔离电源和数据线路能在这些环境中可靠地运行。信号和 isoPower 隔离器件提供峰值可达 600 V（基础）或 353 V（增强型）的最大连续工作电压。在存在较大接地电位差异的情况下，基础绝缘支持实现可靠的通信。增强型绝缘保护操作人员免于在厂区受到电击。

在有线通信网络中，暴露在外的连接器和电缆可能遭受许多严苛的高压瞬态影响。与变速电力驱动系统的 EMC 抗扰度要求相关的系统级 IEC 61800-3 标准，要求最低±4 kV（接触）/±8 kV（空气）的 IEC 61000-4-2 ESD 保护。ADI 新一代 RS-485 收发器 提供高于±8 kV（接触）/±8 kV（空气）IEC 61000-4-2 ESD 保护。

数据线路上的幻象电源,推荐的解决方案和性能取舍.
