单极点低通滤波器建立频率响应的信号链中，其带宽规格常常说明了其输出信号提供输入信号 50%功率时的频率。对于更复杂的响应，例如等式 5 和等式 3 中的三阶模型，带宽规格常常带有相应的平坦度规格。平坦度特性描述比率因子在频率范围（带宽）内的变化。1000 Hz 时的平坦度约为 17%，2000 Hz 时的平坦度约为 40%。

由于平坦度（精度）要求而需要限制可以使用的带宽，但对有些应用来说，这可能不是问题。某些应用可能更注重跟踪随时间的相对变化，而不是绝对精度。另一个例子是利用数字后处理技术来消除用户最关心的频率范围上的纹波。对于此类情况，在给定频率范围时，响应的可重复性和稳定性常常比响应的平坦度更重要。

MEMS 加速度计的测量范围指标表示传感器的输出信号可以跟踪的最大线性加速度。在超出额定测量范围的线性加速度水平，传感器的输出信号会饱和。这种情况会引起严重失真，导致难以（甚至无法）从测量结果提取有用信息。必须确保 MEMS 加速度计能够支持峰值加速度水平。

http://yushuo.51dzw.com深圳市裕硕科技有限公司

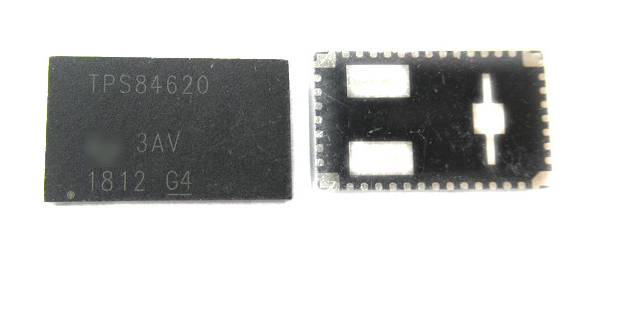

制造商: Texas Instruments

产品种类: 开关稳压器

RoHS: 详细信息

安装风格: SMD/SMT

封装 / 箱体: B1QFN-47

输出电压: 1.2 V to 5.5 V

输出电流: 6 A

输出端数量: 1 Output

最大输入电压: 14.5 V

拓扑结构: Buck

最小输入电压: 4.5 V

开关频率: 480 kHz

最小工作温度: - 40 C

最大工作温度: + 85 C

系列: TPS84620

封装: Cut Tape

封装: MouseReel

封装: Reel

输入电压: 4.5 V to 14.5 V

工作温度范围: - 40 C to + 85 C

产品: Voltage Regulators

类型: Synchronous Buck

商标: Texas Instruments

开发套件: TPS84620EVM-692

负载调节: 0.1 %

湿度敏感性: Yes

产品类型: Switching Voltage Regulators

工厂包装数量: 500

子类别: PMIC - Power Management ICs

单位重量: 1.063 g

传感器的频率响应描述比例因子(KA)相对于频率的值。在 MEMS 加速度计中，频率响应主要有两个贡献因素：

其机械结构的响应；

其信号链中的滤波响应。一个通用二阶模型，其近似描述了 MEMS 加速度计机械部分对频率的响应。在该模型中，fO 表示谐振频率，Q 表示品质因数。

信号链的贡献常常取决于应用所需的滤波。某些 MEMS 加速度计使用单极点低通滤波器来帮助降低谐振频率时的响应增益。滤波器相关的频率响应(HSC)提供了一个通用模型。在该类滤波器模型中，截止频率(fC)表示输出信号幅度比输入信号低√2 倍时的频率。

机械结构(HM)和信号链(HSC)的贡献进行了合并。

直接应用此模型来预测 ADXL356（x 轴）的频率响应。模型假设标称谐振频率为 5500 Hz，Q 为 17，使用截止频为 1500 Hz 的单极点低通滤波器。等式 5 和等式 4 仅描述了传感器的响应。此模型未考虑加速度计与其监控的平台的耦合方式。
