通过对CFW32C7UL系列ISP模块的特性介绍后，我们就可以更容易理解其功能应用。下面就其输出处理、数据储存机制及系统应用。

ISP从Sensor接收Bayer Pattern RGB（RAW）数据，分别在RAW域，RGB域以及YUV进行处理，最终输出YUV数据。

RAW数据主要经过动态坏点校正（DBPC），黑电平校正（BLC），镜头阴影校正（LSC），RAW域3A信息统计（3A Statistics），白平衡（WBG），颜色插值（Demosaic），得到RGB数据；RGB数据经过Gamma校正，RGB2YUV转换为YUV数据。Y数据经过缩放模块（Y Scaler）可以带动所需要亮度的图像。

Sensor送入的数据可以直接送到ISP内部的处理模块进行各种处理，也可以直接写到ISP外部的Memory中。

黑电平标定，镜头阴影标定等都需要将RAW数据直接写到外部Memory，导出到标定工具中，产生Sensor的黑电平，镜头阴影补偿系数表。

除了台积电之外，三星也是一家不可忽视的厂商。作为台积电的竞争对手，三星也开始进攻3nm工艺的芯片，两家最大的不同则是台积电将继续采用鳍式场效应晶体管(FinFET)，而三星则改用环绕栅极晶体管(GAA)。

其实按照他们的规划和行业发展时间来看，如果没有什么特别因素，2022年应该都会成功量产，到时候我们也能尝到4nm或3nm芯片所带来的强大性能。

台积电芯片研发的路径，则一直是稳扎稳打——从7nm到5nm，再到4nm和3nm，一步一个脚印。对于台积电来说，这次布局2nm的芯片制造，需要完成从Fin向GAA的转型。

由于已经研发完成了GAA的研发，下一步需要利用这项技术来生产更高密度的芯片。同一起跑线上的两种路径，谁比较快、谁走得更远，只有交给时间来验证。

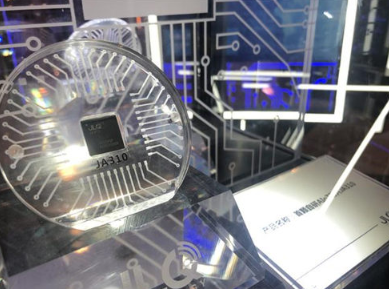

JA310采用业界领先的芯片架构，基于三星的11nm FinFET工艺制程，与目前市场上普遍采用的28nm工艺智慧物联网芯片相比，性能显著提升的同时功耗降低70%，在性能和功耗多个维度上达到AIoT业界领先的水平。

JA310采用双路通道专业级别监控ISP设计，单路支持高达4K@30fps的分辨率。而高压缩率的H.264/265技术确保低变形率、低延时和低码率，对于打造多种流媒体音视频混合算法提供了游刃有余的高性能解决方案。双通道ISP设计可以支持双摄像头传感器，能够有效扩大视野、增强画面细节，适用于距离测量、监控光学变焦、暗光效果增强、红外夜视、色彩还原，以及人脸识别等。

混合算力高达2Tops的独立NPU支持多种流行架构AI模型。通过ISP和AI算法深度融合，为越来越强调智慧化的视频终端应用赋予了强大的"大脑"。而高达1.5GHz主频的高性能4核CPU对于终端设备多APP运行应用也毫无压力。现场还同期发布面向2K市场的AIoT SoC JA308。
