载波频率对变频器输出电流的影响

发布时间:2020/7/28 21:00:00 访问次数:1462

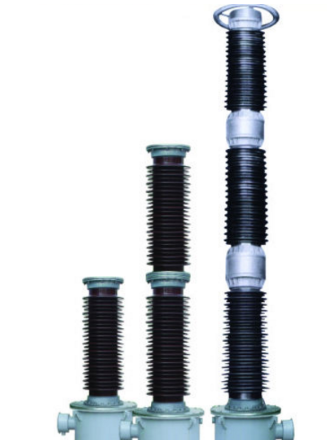

VI-JZ-MY变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。

电压互感器的基本结构电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。电压互感器的工作原理其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。

对电压≤500V的变频器，当今几乎都采用交—直—交的主电路，其控制方式亦选用正弦脉宽调制即SPWM，它的载波频率是可调的，一般从1-15kHz，可方便地进行人为选用。

在实际使用中不少用户只是按照变频器制造单位原有的设定值，并没有根据现场的实际情况进行调整，因而造成因载波频率值选择不当，而影响正确，感觉的有效工作状态，因此在变频器使用过程中如何来正确选择变频器的载波频率值亦是重要的事。并正确选择载波频率值的依据。

功率模块IGBT的功率损耗与载波频率有关，且随载波频率的提高、功率损耗增大，这样一则使效率下降，二则是功率模块发热增加，对运行是不利的，当然变频器的工作电压越高，影响功率损耗亦加大。载波频率越大，变频器的损耗越大，输出功率越小。如果环境温度高，逆变桥上下两个逆变管在交替导通过程中的死区将变小，严重时可导致桥臂短路而损坏变频器。

当变频器在使用时载波频率要求较高，而且环境温度亦较高的情况下，对功率模块是非常不利的，这时对不同功率的变频器随着使用的载波频率的高低及环境温度的大小，对变频器的允许恒输出电流要适当的降低，以确保功率模块IGBT安全、可靠、长期地运行。

电动机功率大的，相对选用载波频率要低些，目的是减少干扰（对其它设备使用的影响），一般都遵守这个原则，但不同制造厂具体值亦不同的。

载波频率对变频器输出电流的影响，众所周知变频器的逆变（DC/AC变换）部分是由IGBT通过正弦脉宽调制SPWM后，通过电机绕组，形成呈正弦波的电流波形。那么载波频率的大小、直接影响电流波形的好坏程度，以及干扰的大小，而且载波频率的大小是较为敏感和直接的，所以在运行过程中首先要正确选择载波频率值的大小后，然后再考虑附加各种抑制谐波装置，例AC电抗器、DC电抗器、滤波器、另序电抗器，及安装布线、接地等措施，这样处理是较合理的、更有效的，切不可本未倒置来处理问题，这是很重要的原则。当载波频率高时，电流波形正弦性好，而且平滑。这样谐波就小，干扰就小，反之就差，当载波频率过低时，电机有效转矩减小，损耗加大，温度增高的缺点，反之载波频率过高时，变频器自身损耗加大，IGBT温度上升，同时输出电压的变化率dv/dt增大，对电动机绝缘影响较大。

运行频率越高，则电压波的占空比越大，电流高次谐波成份越小，即载波频率越高，电流波形的平滑性越好；

载波频率越高，变频器允许输出的电流越小；

载波频率越高，布线电容的容抗越小（因为Xc=1/2πfC），由高频脉冲引起的漏电流越大。
