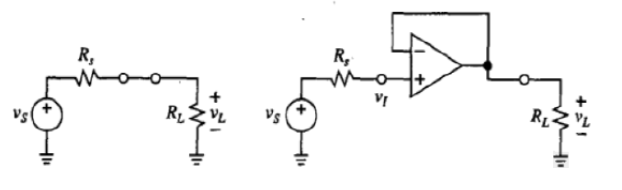

Rs和RL将构成电压分压器，VL的幅度一定会小于Vs的幅度，这是由于在Rs上的压降关系。现在用一个电压跟随器来替换这跟导线，因为这个跟随器有Ri=∞，在输入端部存在加载，所以VI=VS。再者，因为跟随器有Ro=0，从输出端口也不存在加载，所以VL=VI=VS，这表明现在RL接受了全部原电源电压而且无任何损失。因此，这个电压跟随器的作用就是在源和负载之间起到一个缓冲作用。

R25的作用是消反射的，运放的5、6角理论上是电压相同的，且输入阻抗是无穷大!那么输入信号的电流主要是通过R28流入地，也就是输入点的电压在WK-in点形成，理论上不会有电流流入R25，如果没有R25那么信号就会100%反射到WK-in上，如果信号源的内阻非常的大，也就是带载的能力很差，反射的信号就会在R28的输入点附近形成很强的发射震荡也就是“回音”这样的噪声经过放大就会使输出信号质量很差，R25和C12的接入可以把在5pin的反射信号有效地吸收，高频的反射信号通过C12泄放到地(AGND)R25把反射的信号阻隔在5pin的输入端。那么R25为什么是20K呢?这个可能是经验值，R25大了就会影响到5pin的信号强度毕竟运放不是理想的在说也同样会反射大量的信号，小了就像导线一样不能阻挡反射信号。

IRF7464当信号在10K以内(-3DB)，特性还算可以，10k以后，运放特性急剧下降，导致波形失真。另外，这个运放的摆率是0.3V/us。 当输入信号VPP是10MS是输出放大1000倍，其峰值是5V。

lm324电压跟随器 的电压图有个特点 内部频率补偿 直流电压增益高(约100dB) 电源电压范围宽：单电源(3—32V) 双电源(±1.5—±16V) OPA637。

LM358是双运放组成的运算放大器，可以单电源供电，也可以双电源供电。常用来做电压信号采集的前端电压跟随器，同时起到增加输入阻抗的作用，避免影响被测量的电压值。

运算放大器理想的运行状态是输出电压和输入电压为同相，即，当负输入端的印加电压引起输出增大时，运算放大器能够相应地使增加的电压降低。不过，运算放大器的输入端和输出端的相位总有差异。当输出和输出之间的相位相差180°时，负输入与正输入正好相同，原本应该减少的输出却得到了增强。

电压跟随器起缓冲、隔离、提高带载能力的作用。共集电路的输入高阻抗，输出低阻抗的特性，使得它在电路中可以起到阻抗匹配的作用，能够使得后一级的放大电路更好的工作。举一个应用的典型例子：电吉他的信号输出属于高阻，接入录音设备或者音箱时，在音色处理电路之前加入这个电压跟随器，会使得阻抗匹配，音色更加完美。很多电吉他效果器的输入部分设计都用到了这个电路。电压隔离器输出电压近似输入电压幅度，并对前级电路呈高阻状态，对后级电路呈低阻状态，因而对前后级电路起到“隔离”作用。电压跟随器常用作中间级，以“隔离”前后级之间的影响，此时称之为缓冲级。基本原理还是利用它的输入阻抗高和输出阻抗低之特点。

当输入阻抗很高时，就相当于对前级电路开路，当输出阻抗很低时，对后级电路就相当于一个恒压源，即输出电压不受后级电路阻抗影响。一个对前级电路相当于开路，输出电压又不受后级阻抗影响的电路当然具备隔离作用，即使前、后级电路之间互不影响。而隔离作用就是将负载对输入端的影响隔离掉。电压跟随器的作用。
