ADcmXL3021

是一个完整的振动检测系统

将高性能振动检测

（使用微型机电系统(MEMS)加速度计）

和各种信号处理功能相结合

可简化状态监控(CBM)系统中

的智能传感器节点开发

MEMS加速度计中

的典型超低噪声密度(26 μg/√Hz)

支持出色的分辨率

借助宽带宽（3 dB平坦度内为DC至10 kHz）

可以跟踪许多机器平台上的振动信号

信号处理包括高速数据采样(220 kSPS)

4096个时间采样记录长度

滤波

窗口

快速傅立叶变换(FFT)

用户可配置频谱

或时间统计报警以及错误标志

串行外设接口(SPI)

可访问包含振动数据

和各种用户可配置功能

的寄存器结构

模拟子系统包含具有可编程增益放大器 (PGA) 的 ADC，可对不同的电流和电压范围进行监控。模拟子系统还包含片内精密基准电压源。

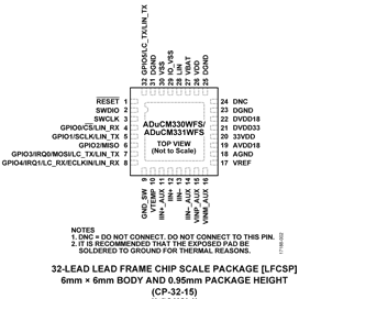

ADuCM330WFS/ADuCM331WFS 集成了一系列片内外设，可以在应用中根据需要在内核软件控制下进行配置。这些外设包括一个串行端口接口 (SPI) 串行输入/输出通信控制器、六个通用输入/输出 (GPIO) 引脚、一个通用定时器、一个唤醒定时器和一个监控定时器。有关更多信息，请参阅 ADuCM330WFS/ADuCM331WFS 硬件参考手册。

ADuCM330WFS/ADuCM331WFS 专门针对低功耗运行是关键的电池供电应用而设计。可以在正常操作模式下配置微控制器内核，在所有外设都处于活动状态时使系统的总体电流消耗为 18.5 mA。还可以在直接程序控制下在多种低功耗操作模式中配置该套件，使其消耗 <100 μA。

ADuCM330WFS/ADuCM331WFS 还包括一个本地互连网络 (LIN) 物理接口，用于在汽车环境中进行单线高电压通信。LIN 收发器符合 LIN 2.2 和汽车工程师学会 (SAE) J2602-2 标准。

该套件使用外部 3.6 V 至 19 V（在 VDD 上，引脚 26）电源电压，指定在 −40°C 至 +115°C 温度范围内工作，还可在额外的 +115°C 至 +125°C（典型值）温度范围内工作。

ADPD4000Z

优势：

多模式模拟前端

8 个输入通道

具有多种工作模式

以适应以下测量：

PPG、ECG、EDA、阻抗和温度

可同步采样的双通道处理

12 个可编程时隙

适用于同步传感器测量

灵活的输入多路复用

支持差分和单端传感器测量

8 个发光二极管驱动器

可以同时驱动其中 4 个

特点：

灵活的采样速率：

0.004 Hz 至 9 kHz

（使用内部振荡器）

片内数字滤波

发射和接收信号链

SNR：90 dB

环境光抑制：

60 dB 至 1 kHz

总 LED 驱动电流为 400 mA

总系统功耗：50 μW（混合 LED 和 AFE 功率）

75 dB SNR 时连续 PPG 测量

25 Hz ODR

100 nA/mA CTR

支持 SPI

I2C 通信
