共模扼流圈及静电放电保护集成电路
发布时间:2020/5/29 17:53:19 访问次数:496

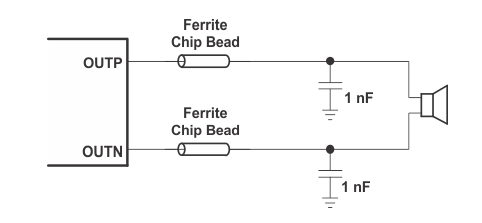

共模扼流圈及静电放电(ESD)保护集成电路(IC) ,应用于高速数据线路。新的NUC2401MN结合了高带宽差分滤波、固体共模停止带宽衰减及世界级ESD保护。这些结合的特性,使这方案远优于典型的电磁干扰(EMI)滤波器及分立可选方案,同时有助显著减少元件数量。这器件让设计人员实现优异的滤波及保护性能,且节省空间及成本,并提高总体可靠性,非常适用于基于高速差分数据线路的广泛应用,包括USB 2.0、IEEE1394、低压差分信令(LVDS)、移动行业处理器接口(MIPI)及移动显示数字接口(MDDI)。
NUC2401MN在尺寸仅为2.0mm x 2.2mm的DFN封装中集成了等同于5个分立元件的电路,结合共模EMI滤波及符合IEC61000-4-2接触放电业界标准的±12千伏(kV) ESD保护。机器模型(MM)及人体模型(HBM) ESD额定值分别为1.6 kV及16 kV。这器件额定遵从1级湿敏等级 (MSL1),工作温度范围为-40oC
至85oC。
由于NUC2401MN是集成方案,帮助减少寄生电感,从而提供更出色的共模滤波。共模噪声消减的截止频率为40兆赫(MHz),100MHz及500 MHz频率时的典型共模阻抗分别为200欧姆(Ω)及500Ω。这器件在5安培(A)峰值电流时,提供业界最低的最大钳位电压,即10伏特(V),确保优异的ESD保护。最大峰值脉冲电流额定值为19A。
双通道 DC/DC 转换器 LT3582、LT3582-5 和 LT3582-12,这些器件提供了很多偏置应用所需的正和负输出,例如有源矩阵 OLED (有机发光二极管) 显示器以及 CCD (电荷耦合器件) 应用。LT3582/-5/-12 提供一个 I2C 接口,该接口可按照应用要求,对输出电压、电源排序和输出电压斜坡动态编程。这些参数也可以在制造过程中设置,并通过内置非易失性 OTP (一次可编程) 存储器成为永久性设置。LT3582 的正输出电压能以 25mV 的步进设置在 3.2V 到 12.775V 之间,而负输出电压能以 50mV 的步进设置在 -1.2V 至 -13.95V 之间。LT3582-5 和 LT3582-12 分别预配置 ±5V 和 ±12V 输出,这在很多信号调理应用中是很有用。
LT3582 系列包括两个单片转换器、一个升压型转换器和一个负输出转换器。升压型转换器具有一个集成的电源开关和输出断接开关,而负输出转换器采用具有集成电源开关的单个电感器拓扑。升压型和负输出转换器都采用新的控制电路,在宽负载电流范围内实现了低输出电压纹波并允许高转换效率。LT3582/-5/-12 的 2.55V 至 5.5V 输入电压范围使它们非常适用于锂离子电池供电的应用,并具有高达 88% 的效率。这些特点与不到 325uA 的静态电流相结合,使得 LT3582 系列可以最大限度地延长电池寿命。纤巧外部组件、无反馈电阻器加上微小 3mm x 3mm QFN 封装,为手持式偏置应用提供了一个占板面积紧凑 (<50mm) 的解决方案。LT3582EUD、LT3582EUD-5 和 LT3582EUD-12 采用 3mm x 3mm QFN 封装。
性能概要:LT3582
输出电压:3.2V 至 12.775V 和 -1.2V 至 -13.95V (LT3582)
5V 和 -5V (LT3582-5)
12V 和 -12V (LT3582-12)
通过 I2C 以数字方式再编程 (LT3582):输出电压、电源排序和输出电压斜坡率
上电默认值可用非易失性 OTP 来设置 (LT3582)
I2C 兼容接口 (标准模式*)
所有电源开关都是集成的
350mA 电流限制 (升压型)
600mA 电流限制 (负输出)
所有反馈电阻器都是集成的
输入电压范围:2.55V 至 5.5V
低静态电流:运行模式时为 325uA,停机模式时为 0.01uA
集成的输出断接
纤巧 16 引脚 3mm x 3mm QFN 封装

(素材来源:ttic和eechina.如涉版权请联系删除。特别感谢)
