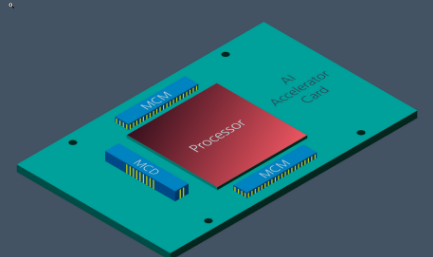

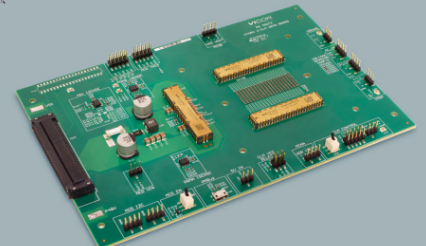

XCV200E-7CS144I48V 供电的高性能 GPU、CPU 和 ASIC (XPU) 处理器的ChiP-set。一个驱动器模块MCD4609加上一对电流倍增器模块MCM4609,可提供高达 650A 的持续电流和 1200A 的峰值电流。得益于小的空间占用以及纤薄的尺寸(45.7 x 8.6 x 3.2 毫米),电流倍增器可部署在靠近处理器的位置,不仅能显著降低配电网络 (PDN) 损耗,而且还能提高电源系统效率。4609 ChiP-set 主要为 GPU 和 OCP 加速模块 (OAM) 人工智能卡供电,现已投入批量生产,可供新客户在 Vicor Hydra II 评估板上进行评估。
4609 ChiP-set 丰富了Vicor 横向供电 (LPD) 解决方案的合封电源组合,突破横向供电(LPD)电流传输的极限。Vicor开创性的垂直供电(VPD)将很快实现更高的电流密度。VPD系统通过与处理器特定的引脚映射相匹配的电容网络,从垂直堆叠在处理器下方的功率转换器输出电流。GCM(“齿轮传动电流倍增器”)专用于VPD,与“变速箱”电容网络合并一起作为垂直堆栈中的一层,通过在处理器下方直接提供电流并消除PDN损耗,GCM将很快使电流密度达到2A2。
40-60 V MOSFET产品阵容,推出三款采用D2PAK 7pin+封装的新器件。这些新器件具备极低的RDS(on)和高载流能力,可针对要求高效率的高功率密度应用提供增强的稳健性和可靠性。这三款全新MOSFET瞄准电池供电应用,包括电动工具、电池管理系统和低压驱动装置等。
全新D2PAK 7pin+封装使得本已种类丰富的StrongIRFET封装阵容更加壮大。这能带来更多选项,有助于选择应对设计挑战的理想功率器件。此外,全新封装的可互换引脚排列选项可带来出色的设计灵活性。相比标准的D2PAK 7pin封装而言,该全新系列器件的RDS(on)较之上一代器件减小13%,载流能力提高50%。譬如,标杆产品 IRL40SC240是一款RDS(on)为0.65 mΩ、载流能力为360 A的40 V器件。
该封装经过优化,可容纳面积增加多达20%的裸片,同时具有与标准D2PAK 7pin相同的占板面积和引脚排列方式。因此,可以很容易取代传统的D2PAK 7pin和H2PAK封装。此外,该产品系列可提供标准电平和逻辑电平栅极驱动,从而为设计人员带来灵活的驱动方案。
MS321/358/324 运算放大器可以单电源或者双电源供电,具有真差分输入,在 0V 输入共模电MS321/MS358/MS324 低功耗运算放大器 ,MS6001/MS6002/MS6004 低电压轨到轨输入输出运放MS8312M 精密低噪运放CMOS、轨到轨输入输出运算放大器MSUSB30 是一款高速、 低功耗双刀双掷 USB 模拟开关芯片, 其工作电压范围是+1.8V至+4.3V。 其具有低的码间偏移、 高的通道噪声隔离度、 大带宽特性。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
(素材来源:eechina和ttic.如涉版权请联系删除。特别感谢)
