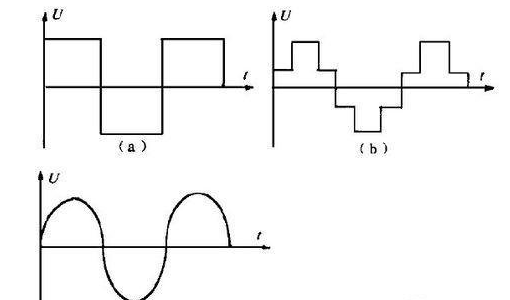

WP90484L1逆变器是一种DCtoAC的变压器，它其实与转化器是一种电压逆变的过程。转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了用得比较多的脉宽调制（PWM）技术。其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，逆变器则采用TL5001芯片。TL5001的工作电压范围3.6～40V，其内部设有一个误差放大器，一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等。

输入接口部分：输入部分有3个信号，12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。VIN由Adapter提供，ENB电压由主板上的MCU提供，其值为0或3V，当ENB=0时，逆变器不工作，而ENB=3V时，逆变器处于正常工作状态；而DIM电压由主板提供，其变化范围在0～5V之间，将不同的DIM值反馈给PWM控制器反馈端，逆变器向负载提供的电流也将不同，DIM值越小，逆变器输出的电流就越大。

CXL9910是一种可直接采用市电供电的大功率LED驱动电流控制芯片。它是一种PWM 控制器，可组成固定开关频率的非隔离降压式，峰值电流控制的恒流LED驱动电路。

/ CXL9910是一个低成本的可降压、升压、升降压的控制芯片，特别适合设计驱动多串LED或LED阵列。该芯片既适用于全球通用的AC交流输入，也适用于8-450V的直流输入。交流输入时，为提高功率因素，可以引用目前节能灯线路，在输入功率小于25W，可很容易的在线路中加入无源功率因素校正电路得以实现。

IC的主要特点：

IC能直接接450V直流

外围元器件极少

转换效率可大于90%

输出的恒流驱动电流可设从几十MA到1A

工作频率可有用户设定 范围25KHZ~~300KHZ

具有调光功能，可采用模拟调光，也可采用PWM信号调光

内部具有欠压锁存保护及过载保护

NU502-160MA大电流恒流芯片特性

最大電流80mA/160mA單通道定電流驅動器

V DD電源電壓範圍1.6V ~ 18V，寬廣電源設計，自我供電架構，不需另外提供電源

輸出電流由外部電阻設定

低輸出端電壓降0.6V (80mA) / 1V (160mA)

快速的電位爬升時間/電位下降時間

內建15V 稽納二極體保護

低輸出電流差異少於 ±5%

電源及負載調變率少於 ±0.5%/V

125°C ~160°C晶片溫度保護，電流隨溫度升高而下降

工作環境溫度 -40°C ~ 85°C

單通道型式可串接使用，提高耐壓範圍

無鉛環保封裝

產品應用

一般LED照明

建築裝飾照明

LED 手電筒

RGB 顯示器/指示燈/裝飾燈

封裝型式

SOT 23-6 (80mA)

ESOP 8 (160mA)
