正电压脉冲电机切换到反转

发布时间:2020/4/4 14:51:25 访问次数:1790

SNJ54LS366AJ工作电压范围：

3.0V - 5.5V@8MHz

2.5V - 5.5V@4MHz

端子说明：CW正转信号输入，一个短暂的正电压脉冲就可以将电机切换到正转。(点动版本信号消失后电机会停转）。CCW

反转信号输入，一个短暂的正电压脉冲就可以将电机切换到反转。当CW和CCW同时输入信号，电机会急停。(点动版本信号消失后电机会停转）。DC+电源正极输入，直流DC-电源负极输入，直流MOTOR+电机正极MOTOR-电机负极

工作温度范围： -40℃ - 85℃

多种振荡方式

内部RC振荡：频率8MHz

外部XT振荡：最高8MHz

内置MSSP通信模块（SPI / I2C）

I2C支持主控和从动模式(7位/10位地址)

I2C从动模式支持广播呼叫

SPI支持主动/从动模式

8位定时器TIMER0，TIMER2

16位定时器TIMER1

捕捉、比较和PWM模块（CCP）

10位PWM精度

2路PWM可设置独立的周期和占空比

内置2路USART通信模块

支持同步主从模式和异步全双工模式

USART0可配置在RB4/RB3或RC6/RC7

14路高精度12位ADC

内建高精度0.6V基准电压

±1.5% @VDD=2.5V~5.5V TA=25℃

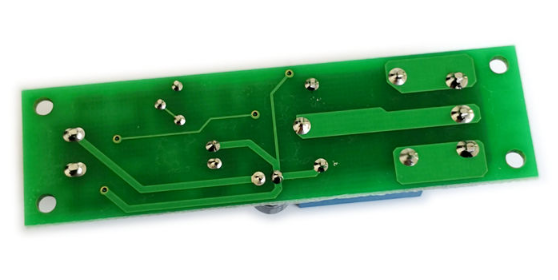

型号：QF-M05名称：直流电机正反转控制模块（带超时停止）功能：正转键控制电机正转，反转键控制电机反转。带超时停转功能，时间可调。供电：12V（其他电压见选项）电源保护：带反接保护，接反电源无反应，不会损坏模块。输出能力：最大10A和20A可选购。直接输出电压（有源输出，直接接电机）响应速度：20mS (20毫秒）延时范围：1-60秒可调（其他范围见选项）模块功耗：<0.5W外形尺寸：见尺寸图寿命：10万次以上继电器动作

应用范围：电机正反转控制

配合行程开关实现往复运动控制
