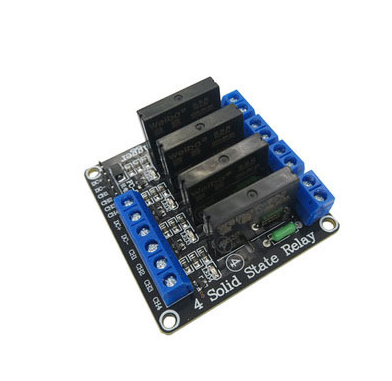

XFD10P03LSM模块接口:

DC+：接电源正极（电压按继电器要求，有5V.9V.12V和24V选择）

DC-：接电源负极

IN1-IN4：根据每一路的设置，均可以高或低电平控制相应继电器吸合继电器输出端：有12线接口，所有接口均可直接连线引出，方便用户使用

NO1--NO4：  继电器常开接口，继电器吸合前悬空，吸合后与COM短接

COM1--COM4继电器公用接口

NC1--NC4：  继电器常闭接口，继电器吸合前与COM短接，吸合后悬空高低电平触发选择端：

S1-S4依次为继电器1路-4路的高低电平触发选择;

com与low短接时，相应继电器为低电平触发，com与high端短接时为高电平触发

CP6209，5脚小封装升压IC 移动电源方案专用升压芯片

1.5A大电流升压IC 最便宜的移动电源升压方案

效率92%,DC-DC,升压模块,升压电路板,5V,1.5A输出

☆SOT23-5贴片5脚大电流升压IC 1.5A电流升压IC

移动电源2A大电流升压方案CP6209

3.7V升5V 大电流移动电源芯片CP6209

单节锂电升压方案 大电流移动电源升压芯片CP6209

模块集成了来自Silicon lab的高品质Si7021温湿度传感器，应用了专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。内置了湿度和温度传感器元件、模拟数字转换器、信号处理、校准数据和 I2C 主机接口。使用行业标准、低介电常数聚合物电介质进行湿度传感的专利技术创造出低功率、单片 CMOS 传感器 模块，具有低偏离和滞后性以及优异的长期稳定性。适合测量湿度,露点和温度，模块体积小，精度可达±0.4℃，用户可以将其嵌入很多高集成的环境中。拥有毫秒级测量转换时间，启动测量与读取数据间不需等待，2.54mm间距接口，方便集成测试。

工作电压: 1.9-3.6V （推荐3.3V）待机电流：60nA温度范围：-40 - 85℃ （推荐 -10 - 60℃）温度精度：±0.4℃ (-10 - 85℃)湿度范围：0-100%RH (推荐20% - 80%RH)湿度精度：±3%RH (0-80%RH)温度转换时间：7ms湿度转换时间：17ms （进行湿度转换时将自动进行温度转换）接口类型：I2C 2.54mm间距焊盘模块尺寸：8.5X10mm

资产和物品追踪

汽车气候控制和去雾

连续气道正压通气 (CPAP) 机

气体、火和烟雾探测器

手机/智能电话

工业 HVAC/R

笔记本/平板电脑

激光打印机

微环境/数据中心

PLC 和 IO 模块

远程遥测装置

平板电脑

测试和测量

温控器/恒湿器

通风和空调系统

风力发电逆变器

挡风玻璃和后视镜系统

无线传感器网络价格说明

深圳市创芯联盈电子有限公司http://cxly.51dzw.com/

(素材来源：eccn和ttic.如涉版权请联系删除。特别感谢）
