TPS546D24A数据中心交换机、机架式服务器

有源天线系统、远程无线电和基带单元

自动化测试设备、CT、PET和MRI

ASIC、SoC、FPGA、DSP核和I/O电压

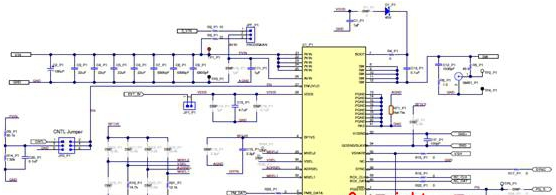

两相降压转换器评估板TPS546D24AEVM-2PH

TPS546D24AEVM-2PH评估模块（EVM）是带有两个TPS546D24A设备的两相降压转换器。TPS546D24A装置是一个带PMBus接口的可堆叠同步降压装置，可从标称2.95-V至16-V电源运行。该设备允许通过PMBus接口进行编程和监控。

两台TPS546D24A设备在工厂默认配置为两相降压转换器，输出电流均匀分布在两台设备中；正负输出端子连接在一起。设计用于标称12 V总线，并在高达80 a的负载电流下产生可调节的0.8 V输出。

TPS546D24AEVM-2PH设计用于演示TPS546D24A在两相、低输出电压应用中的堆叠操作，同时提供多个测试点来评估设备的性能。TPS546D24AEVM-2PH可以通过更换组装的元件，改为单相降压变换器。

由变频器中间直流总线供电的、24V/20A输出的电源，QTD20.241。滤波器是为了使由开关电源产生的干扰不会影响到输入端电网。而在中间直流总线供电应用中，滤波器则要屏蔽来自中间直流总线的干扰；来自电源的干扰不需要滤除，因为中间直流总线上已经很不“干净”了，而且变频器自带的滤波器也会滤除QTD20电源可能产生的干扰。另外，根据UL508标准要求，QTD20的输入端上还有特殊的直流保险丝，如果不小心将它的输入端反接，保险丝也不会断，电源只是不再继续工作了。
