交变电场的电压极与晶片的固有频率
发布时间:2020/3/17 23:54:14 访问次数:429

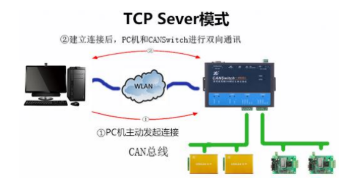

VSC890QG-AC3TCP 服务器(TCP Server)模式下，CANSwitch-AF2S2 不会主动与其它设备连接。它始终等待客户端(TCP Client)的连接，在与客户端建立 TCP 连接后即可进行双向数据通信。
TCP Sever 模式通讯,TCP Client 模式,在 TCP 客户端(TCP Client)模式下，CANSwitch-AF2S2 将主动与预先设定好的 TCP服务器连接。如果连接不成功，客户端将会根据设置的连接条件不断尝试与 TCP 服务器建立连接。在与 TCP 服务器端建立 TCP 连接后即可进行双向数据通信。
UDP 模式使用 UDP 协议进行数据通信。UDP 是一种不基于连接的通信方式，它不能保证发往目标主机的数据包被正确接收，所以在对可靠性要求较高的场合需要通过上层的通信协议来保证数据正确，但UDP 方式可以提供比 TCP 方式更高的通信速度，以保证数据包的实时性。工作在这种方式下的设备，地位都是相等的，不存在服务器和客户端。
有源晶振是右石英晶体组成的，石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形;在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。
压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC电路。在这个电路中，石英晶体相当于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。该振荡器供电电压为5V，输出波形为方波。

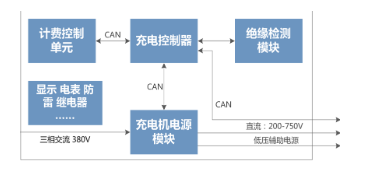

无线充电，其工作原理又是如何呢?如下图所示，无线充电的核心在于两个线圈，一个供电线圈和一个接收线圈，线圈通过非接触的方式进行电能传输(实现无线传输)，供电线圈端由原级电能变换电路、谐波补偿电路组成，接收线圈由谐振补偿电路、次级电能变换电路组成，电能变换后输出信号给储能装置进行充电。两个线圈之间通过耦合磁场进行能量交换。此原理一般用于静止式无线充电，两个线圈不能离得太远，一般在50cm以内，耦合磁场的频率在几十千赫兹到几百千赫兹范围。除此之外还有一种磁谐振方式无线充电，可用于移动式无线充电，其无线距离可以做到50cm~5m，工作频率在几兆赫兹到几十兆赫兹之间。
深圳市创芯联盈电子有限公司http://cxly.51dzw.com/
(素材来源：21ic和eccn.如涉版权请联系删除。特别感谢）

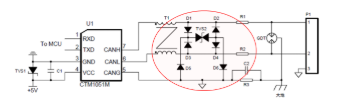

VSC890QG-AC3TCP 服务器(TCP Server)模式下，CANSwitch-AF2S2 不会主动与其它设备连接。它始终等待客户端(TCP Client)的连接，在与客户端建立 TCP 连接后即可进行双向数据通信。
TCP Sever 模式通讯,TCP Client 模式,在 TCP 客户端(TCP Client)模式下，CANSwitch-AF2S2 将主动与预先设定好的 TCP服务器连接。如果连接不成功，客户端将会根据设置的连接条件不断尝试与 TCP 服务器建立连接。在与 TCP 服务器端建立 TCP 连接后即可进行双向数据通信。
UDP 模式使用 UDP 协议进行数据通信。UDP 是一种不基于连接的通信方式，它不能保证发往目标主机的数据包被正确接收，所以在对可靠性要求较高的场合需要通过上层的通信协议来保证数据正确，但UDP 方式可以提供比 TCP 方式更高的通信速度，以保证数据包的实时性。工作在这种方式下的设备，地位都是相等的，不存在服务器和客户端。
有源晶振是右石英晶体组成的，石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形;在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。
压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC电路。在这个电路中，石英晶体相当于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。该振荡器供电电压为5V，输出波形为方波。

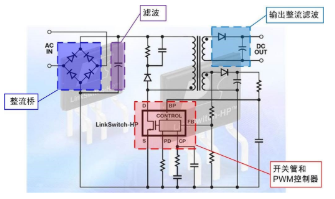

无线充电，其工作原理又是如何呢?如下图所示，无线充电的核心在于两个线圈，一个供电线圈和一个接收线圈，线圈通过非接触的方式进行电能传输(实现无线传输)，供电线圈端由原级电能变换电路、谐波补偿电路组成，接收线圈由谐振补偿电路、次级电能变换电路组成，电能变换后输出信号给储能装置进行充电。两个线圈之间通过耦合磁场进行能量交换。此原理一般用于静止式无线充电，两个线圈不能离得太远，一般在50cm以内，耦合磁场的频率在几十千赫兹到几百千赫兹范围。除此之外还有一种磁谐振方式无线充电，可用于移动式无线充电，其无线距离可以做到50cm~5m，工作频率在几兆赫兹到几十兆赫兹之间。
深圳市创芯联盈电子有限公司http://cxly.51dzw.com/
(素材来源：21ic和eccn.如涉版权请联系删除。特别感谢）
