UPD4526BC时钟脉冲Cp,地址线片选信号,图1.1.7 数字时序图.

数字电路从整体上来看可分为几大类?

当前两种主要的逻辑门电路是什么?

数字电路有哪些优点?

为什么数字逻辑称为二值数字逻辑?

实际数字波形和理想数字波形有什么不同?

人们在日常生活中经常遇到计数问题,并且习惯于用十进制数。而在数字系统,例如计算机中,通常采用二进制数,有时也采用十六进制数或八进制数。这种多位数码的构成方式以及从低位到高位的进位规则称为数制。

十进制众所周知,中国的珠算盘是一个十进制计数器。任何一个数都可以用O、1、2、3、4、5、6、7、8、9等十个数码中的一个或几个,按一定的规律排列起来表示,其计数规律是“逢十进一”,即9+1=10,其中左边的“1”为十位数,右边的“0”为个位数,也就是10=1×10|+0×100。所谓十进制就是以10为基数的计数体制。

这样,每一数码处于不同的位置时,它所代表的数值是不同的。例如,十进制数4587.29可以表示为4587.29=4×103+5×102+8×101-7×100+2×10ˉ1 +9×10ˉ2

式中103、102、101和100分别为千位、百位、十位和个位数码的权,而小数点以右数码的权值是10的负幂。这与珠算盘横梁上所标示的个、十、百、千数制.

22+1×21 +0×20=(86)D

二进制的优点与十进制相比较,二进制具有一定的优点,因此它在计算机技术中被广泛采用。

二进制的数字装置简单可靠,所用元件少,二进制只有两个数码0和1,因此它的每1位数都可用任何具有两个不同稳定状态的元件来表示,例如BJT的饱和与截止,继电器接点的闭合和断开,灯泡的亮和不亮等。只要规定其中一种状态表示1,另一种状态表示0,就可以表示二进制数。这样,数码的存储、分析和传输,就可以用简单而可靠的方式进行。

二进制的基本运算规则简单,运算操作方便。但是,采用二进制也有一些缺点。用二进制表示一个数时,位数多,例如,十进制数49表示为二进制数时,即为110001,使用起来不方便也不习惯。因此,在运算时原始数据多用人们习惯的十进制数,在送入机器时,就必须将十进制原始数据转换成数字系统能接受的二进制数。而在运算结束后,再将二进制数转换为十进制数,表示最终结果。

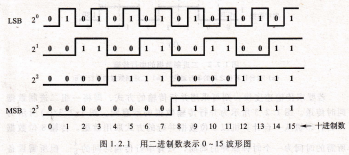

二进制数的波形表示,在数字电子技术和计算机应用中,二值数据常用数字波形来表示。这样,数据比较直观,也便于使用电子示波器进行监视。图1.2.1所示为一计数器的波形,图中最左列标出了二进制数的位权(20、21、22、23)以及最低位(LSB)①和最高位(MSB)②,最后一行标出了从0到15的等效十进制数。
