74HCT273BQ实际在LED电路中可以不用滤波电路,3,3uF/250V电解电容是用来防止开灯时的冲击电流对I￡D的损害,开灯的瞬间因为降压电容的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了3,3uF/250V电解电容的介入,开灯的充电电流完全被3.3uF/250V电解电容吸收,起到了开灯防冲击保护作用。此电路适合驱动20~40只20mA的LED。

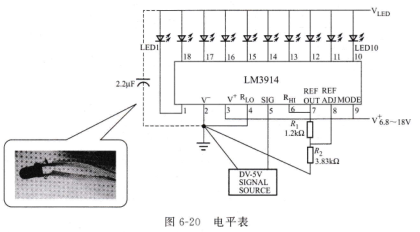

面上的涤纶电容或CBB电,电平表,音响设备中大量使用LED电平表,如图6-20所示。它是利用多只LED指尔输出信号电平的.即IED数日不同,则表示输出电平有高低变化。由10只LED构成的电平表.当输入信号电平很低或没有电平输入时,LED全不发光。输人信号电平增大时.首先是点亮LED1,如电平继续增大时点亮LED2……

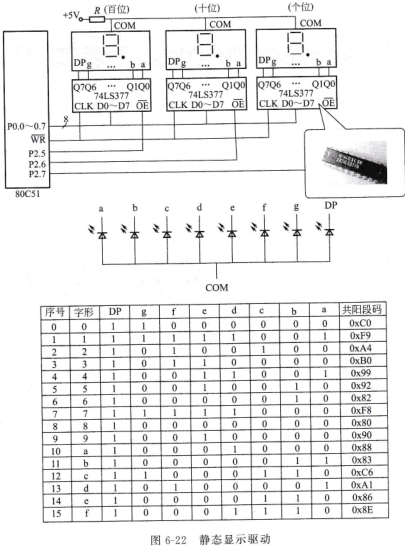

2.2uF 3.83kΩ电平表固定显示，LED数码管的工作电流为3~10mA,当超过30mA时会将静态显示驱动．

动态显示驱动,数码管动态显示是目前应用最为广泛的显示方式,动态驱动是将所有数码管的8个显示笔段“a、b、c、d、e、f、g、DP”的同方向.

名端连在一起,将每个数码管的公共极COM增加位选通控制电路.位选通由各自独立的控制电路来控制。通过分时轮流控制各个LED数码管的COM端,就使各个数码管轮流受控显示,称为动态驱动。在轮流显示过程中.每位数码管的点亮时间为1~2ms,由于人眼的视觉暂留现象及LED的余辉效应.尽管实际上各位数码管并非同时点亮.但只要扫描的速度足够快,不会有闪烁感,动态显示的效果与静态显示是一样的。

数码管不同位显示的时间间隔可以通过调整延时程序的延时长短来确定.也可同时确定数码管显示时的亮度。在设计程序时既要考虑到显示时数码管的亮度,又要考虑到数码管显示时不产生闪烁现象。

当单片机输出字形码时,所有数码管都接收到相同的字形码,要使数码管显示出字形,取决于单片机对选通端COM端的控制.使用时将需要显示的数码管的选通控制打开,就显示出字形,没有选通的数码管就不会亮。单片机控制的LED数码管动态显示驱动如图6-22所示。

LED驱动控制/键盘扫描专用集成电路的应用,TM1650是一种带键盘扫描接口的LED(发光二极管显示器)

驱动控制专用电路.内部集成有MCU输人输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。TM1650性能稳定、质量可靠、抗干扰能力强,适用于24h长期连续工作的应用场合。LED驱动控制/键盘扫描的动态显示驱动如图所示。

内控式LED花样显示,TM1805是内控式LED花样显示驱动IC・本产品内部自带振荡器,3个RGB输出端口,无需单片机控制,实现幻彩控制,三种模式设定;同步显示接口,可通过一个电阻来采样市电50Hz频率作为同步信号输人。芯片内部白带2・1V和5V稳压管,外围器件简洁,性能优良,质量可靠,适合装饰彩灯、点光源。如图所示。
