PCA552A-PB121对于实际频率,s=jω=j2πr,并令1r-JL-uTzπrto,则式(4.7.6)变为

Au=ai=1juy       (⒋7.7)

式中Au为低频电压传输系数,其幅频响应和相频响应的表达式分别为

uL=arctan(ul)           (4.7.10)

式中天是高通电路的下限截止频率(或称下限转折频率)。对照式(4.7.6)和式(4.7.7)也可知,人(ωL)是An(s)的极点频率。

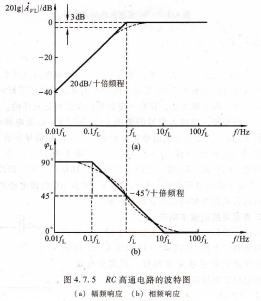

仿照RC低通电路波特图的绘制方法,由式(4.7.9)和式(4.7.10)可画出Rc高通电路的波特图,如图4.7.5所示。

图4.7.5 RC高通电路的波特图,(a)幅频响应 (b)相频响应,双极结型三极管及~放大电路基础值很大,一般在100 kΩ~10 MΩ范围,Cbc约在2~10pF范围内。

受控电流源gm ybe 由图4.7.6a可见,由于结电容的影响,BJT中受控电流源不再完全受控于基极电流rb,因而不能再用rb表示,改用gm ybe表示,即受控电流源受控于发射结上所加的电压ybe,这里的gm称为互导或跨导,它表明发射结电压对受控电流的控制能力,定义为gm的量纲为电导,对于高频小功率管.其值约为几十毫西。

由上述各元件的参数可知,rb c的数值很大,在高频时远大于1/ωCbc,与Cbc并联可视为开路;另外,rce与负载电阻RL相比,一般有rcc>RL,因此rcc也可忽略,这样便可得到图4.7.6b所示的简化模型。由于其形状像字母Π,各元件参数具有不同的量纲,故又称之为混合Ⅱ形高频小信号模型。

BJT高频小信号模型中元件参数值的获得,由于BJT高频小信号模型中电阻等元件的参数值在很宽的频率范围内(ru/3而是BJT的特征频率,稍后再作介绍)与频率无关,而且在低频情况下,电容Cbe和Cl>c可视为开路,于是图4.7.6b所示的简化模型可变为图4.7.7a的形式,它与图4.7.7b所示的H参数低频小信号模型一样,所以可以由H参数低频小信号模型获得混合∏形小信号模型中的一些参数值。

图4.7.6 BJT的高频小信号模型,(a)实际模型 (b)简化模型,双极结型三极管及放大基础.
