TD62504F(EL)路滤波器的作用,直接影响滤波效果,如图10-19所示。尤其在干扰源一侧安装滤波器时,更要尽量减小输入与输出间的耦合,以减少传导干扰及辐射干扰。

滤波器必须有良好的高频接地,因此滤波器多采用机壳直接接地。否则,由于高频接地阻抗的影响ρ将直接降低滤波效果。当滤波电容与地线阻抗谐振时,将产生很强的干扰。

一股将滤波器的外壳直接装在仪器的外壳上,以降低连接电阻。为保证在任早F的接触,最好采用焊接,静电耦合对滤波器的影响及螺帽压紧等搭接方法。

电源供电线路滤波器应安装在设各或屏蔽体的电源入口处,并对滤波器加以屏蔽,反射式滤波器.

反射式滤波器通常由电抗元件如电感器和电容器组合构成(理想情况,这些元件是无耗的)。使在滤波器的通带内提供低的串联阻抗和高的并联阻抗,而在滤波器的阻带内提供大的串联阻抗和低的并联阻抗。也就是对干扰电流建立起一个高的串联阻抗和低的并联阻抗。反射滤波器是通过把不需要的频率成分的能量反射回信号源而达到抑制的目的,低通滤波器.

低通滤波器是电磁干扰控制技术中用得最多的一种滤波器,是用来控制高频电磁干扰的。例如,电源线滤波器是低通滤波器,当直流或市电频率电流通过时,没有明显的功率损失,而对高于这些频率的信号进行衰减。在放大器电路和发射机输出电路中的滤波器通常是低通滤波器,使其基波信号频率能通过而谐波和其他乱真信号受到衰减。低通滤波器的类型很多,按其电路类型可分为并联电容滤波器、串联电感滤波器及L型、∏型和T型滤波器等,各种低通滤波器的电路结构及插入损耗列于表10-2中。

表中所列的各种类型滤波器的应用选择,由干扰源及干扰对象阻抗的相对大小而定。当于扰源内阻及负载电阻都比较小时,应选用T型或串联电感型滤波器。当两者的阻抗都比较高时,应选用Ⅱ型或并联电容型滤波器,当两者的阻抗相差较大时,则应选用L型滤波器,见表10-3所示,高通滤波器.

高通滤波器主要用于从信号通道中排除交流电源频率以及其他低频外界干扰。高通滤波器可由低通滤波器转换而成。当把低通滤波器转换成具有相同终端和截止频率的高通滤波器时,其转换的方法是:

把每个电感L(H)转换成数值为1/L(F)的电容C。

把每个电容(9(F)转换成数值为1/C(H)的电感L。

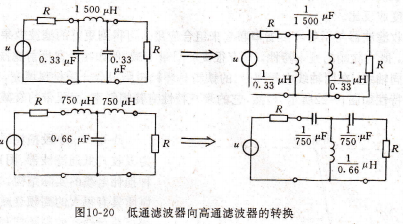

滤波器被干扰仪器,例如,2H的电感换成0.5F的电容,10F的电容换成0.1H的电感。图10-20给出了两种低通滤波器向高通滤波器转换的例子。

低通滤波器向高通滤波器的转换,带通滤波器与带阻滤波器.

带通滤波器是对通带之外的高频及低频干扰能量进行衰减,其基本构成方法是由低通滤波器经过转换而成为带通滤波器。带阻滤波器是对特定的窄带内的干扰能量进行抑制,带阻滤波器通常是串联于干扰源与干扰对象之间,也可将一带通滤波器并接于干扰线与地之间来达到带阻滤波的作用,吸收式滤波器.

吸收式滤波器是由有耗元件构成的,它通过吸收不需要频率成分的能量(转化为热能)来达到抑制干扰之目的。因为尽管一些滤波器的输入输出阻抗可指望在一个相当宽的频率范围内与指定的源和负载阻抗相匹配,但在实际中这种匹配情况往往不存在。例如,电源滤波器几乎总不能实现与其连接的电源线阻抗相匹配。另一个例子是发射机谐波滤波器的设计,一般是使其在基频上与发射机的输出阻抗相匹配,而不一定在它的谐波频率上匹配。

正是因为存在这种失配,所以很多时候当把一个滤波器插入传输干扰的线路时,实际上在线上将形成干扰电压的增加而不是减小。这个缺陷存在于所有低损耗元件构成的滤波器中。这正是反射滤波器的缺点。因为,当滤波器和源阻抗不匹配时,一部分有用能量将被反射回能源,这将导致干扰电平的增加而不是减小。因而导致了吸收滤波器的研制,即用吸收滤波器来抑制不需要的能量(使之转化为热耗)。吸收式滤波器通常做成具有媒质填充或涂覆的传输线形式,媒质材料可以是铁氧体材料或其他的损耗材料。因而这种滤波器叉称为有耗滤波器(参考图10-21及其说明)。

例如,取一段短的铁氧体管,在其内表面和外表面上,以紧密接触沉积着导电的银涂层,以形成同轴传输线的内、外导线。这段传输线的损耗是很大的,既有电损耗又有磁损耗,而且随频率的增加铁氧体管的插入损耗.
