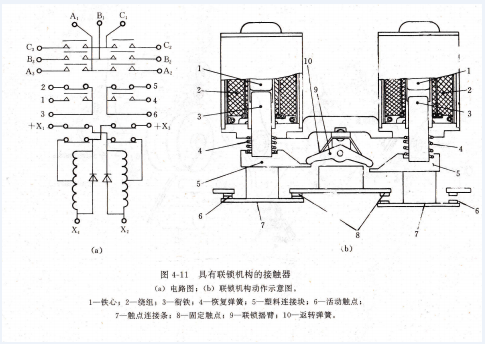

QMV225AY1图4-11是磁保持接触器的原理电路图,有三对主触点控制三相交流电,四对辅助触点控制线圈电路。在线圈未通电时,由于活动铁心与静铁心之间的气隙标较大,其磁阻远大于由支撑柱与导磁板构成的磁路的磁阻。永久磁铁的磁通不通过活动铁心,也不会产生吸力,对接触器不发生作用。

在线圈的闭合“+”和闭合“―”之间加上相应极性的输入信号电压,这时线圈产生的磁通方向与永久磁铁的磁通方向相同,线圈磁通产生足够大的吸力克服弹簧的反力,吸引活动铁心向静铁心移动,并带动活动触点向下运动。当活动铁心与静铁心,活动触点与固定触点完全闭合的时候,辅助触点断开线圈的吸合电路。这时由于通过由活动铁心、静铁心构成的磁路的磁阻比有铜垫圈的支撑柱和导磁底板所构成的磁路的磁阻小,永久磁铁产生的吸力使接触器保持在吸合状态,如图4-13所示。

在线圈的跳开“+”和跳开“――”端吸合一跳开一吸合+跳开+磁保持接触器原理电路图.

两头之间加上相应极性的输入信号电压时,线圈在铁心内产生的磁通大于永久磁铁的磁通,并且方向相反,抵消了永久磁铁的吸力,使活动铁心在弹簧反力作用下回到释放状态,带动主触点断开,并使辅助触点发生转换,断开跳开信号电路,接通闭合信号电路,为下一次接通做好准备。

线圈两端并联齐纳二极管是为了减小在线圈电路开关上的自感电势。

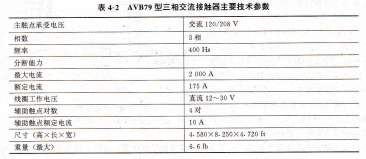

表4-2列举了AVB79型三相交流接触器(或称为功率继电器)的主要技术参数。

表4-2 AVB79型三相交流接触器主要技术参数,主触点承受电压,交流120/208V相数频率400hz,分断能力最大电流2000A,额定电流线圈工作电压直流12~30V,辅助触点对数4对,辅助触点额定电流10A,尺寸(高×长×宽)4.580×8,250×4.720 ft重量(最大).
