LMV717M5X/A54A电磨损液桥磨损,液桥现象主要发生在开断过程中触点分离之前,是由于触点压力减小、接触电阻增大而引起高温使触点金属局部熔化而产生的。其次,如果触点表面不平或者表面上存在着导电的污染物。在触点关合时,首先是这些微小的凸起部分先接触在一起,电流通过这些凸起的部分也可能引起液桥。

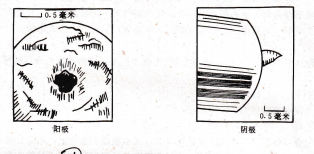

0.5毫米阴极阳极液桥磨损实况,实验证明,由于液桥的作用,触点在多次操作以后,其阳极金属减少形成凹坑,而阴极金属增多形成瘤或针尖,凸出接触表面,如图2-41所示。这种现象就称为金属转移,把阳极触点金属转移到阴极上去。为什么液桥磨损会使阳极触点金属减少,阴极触点上金属增多呢?这有各种不同的说法,还未形成一致的解释。经过试验证明,多数认为产生这种现象是由于液桥上温度分布的非对称性之故。液桥上的是在靠近阳极的地,当拉断时,断裂点位于温度最高点的附近。因大阴极,造通过实验还证明,当开断过程中流大于rO(大约在10 mA左右),电源可以提供给触点的电压超过对应于金属熔点的触点压降uc2(见表2-6)时,就会出现液桥。当然,在一次分合中液桥的磨损数量不是很大。但是当触点控制的电路不够燃弧条件,也不够形成火花条件时,液桥磨损就成为主要磨损形式。当触点工作105~109次以后,液桥磨损可能积累成为可观的数量,形成不小的针尖,以致使触点间隙降低到无法正常工作的程度。
电弧磨损与火花磨损,电弧与火花放电时,正离子或电子对电极的轰击使触点温度升高,使金属局部熔化和汽化。金属蒸气的扩散和金属液体的溅射就是造成这种磨损的主要原因。但是放电形式不同,对触点的腐蚀也有不同程度的差别。根据放电电流大小的不同,可以分为三种情况来分析。
短弧(指间隙小于10ˉ6~10ˉ5cm时的电弧),短弧出现在开断过程的初期和关合过程的末期。触点弹跳期间也会产生短弧。如果电路电压大于燃弧电压,或电流小于燃弧电流时也会出现短弧。这种电弧只在极小的间隙中,条件存在哪种形式,磨损关合过程触点电压LT,工作电流J液桥触点磨损区域划分.
注:表中JO≈0.05~0.06A;Jg≈20A;rrh为燃弧电流u为触点上电压;u2≈2V形成液桥的最小电压;uh为燃弧电压。

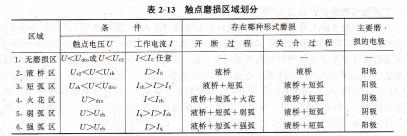

表2-13的数据可以用图形加以形象表示,如图2-42所示。以纵坐标表示触点上的电压,以横坐标表示触点中的工作电流,那么图上的任意一点都可表示触点的一个工作状态。图上画出临界伏安特性,临界伏安特性以下的一块面积表示电弧不能稳定燃烧(即可以熄弧)的区域。
需要强调指出一点,无论是图2-42还是表2-12和表2-13中的触点电压并不等于电源电压。只有在纯电阻负载时这两个数值才是一致的。在感性负载的开断过程中,触点电压均大大超过urh,甚至超过uro。因此,只要电感量不是很小,一般感性负载电路的开断过程均会出现电弧或火花。
图2-42 触点的磨损区域划分,1―无磨损区;2一液桥区;3一短弧区;4一火花区;5一弱弧区;6--强弧区。
由于交流电弧的电流不断改变方向,因此在r<rq(20A)时,金属转移现象就表现不出来了,控制交流电路的电器触点一般不会出现尖峰和凹坑的现象。触点的磨损只表现为开断过程.
