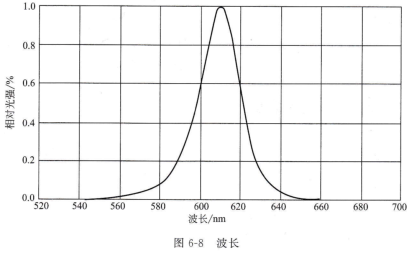

84500-002半波宽△为22nm,波长4mm波长发光强度,(cd)指表示光源在一定方向范围内发出的光通量的大小.一般而言 ,光源之光线会向不同方向以不同强度放射出其光通量,在特定方向所放出之可见光之强度称为光强.发光强度与IF成正比,如图6-8所示 。

正向电流6/mA发光强度,发光角度(2u/2)LED为指向性元件 ,2f/2表示发光强度50%时的角度.LED亮度 与角度成反比,亮度相同的两颗LED,2el/2愈大,则rv愈小.如图6-9所示 。

英寸(in)来表示,范围一般为0.25~20in。

长×宽×高:长是指数码管正放时,水平方向的长度;宽是指数码管正放时,垂直方向上的长度;高是指数码管的厚度。

时钟点:四位数码管中,第二位8与第三位8字中间的两个点。一般用于显示时钟中的秒。

电流:静态时,推荐使用10~15mA;动态时,1/16动态扫描时,平均电流为4~5mA,峰值电流为50~60mA。

电压:查引脚排布图,看一下每段的芯片数量。红色数码管时,使用1,9V×每段的芯片串联的数量。绿色数码管时。使用2.1V×每段的芯片串联的数量。

LED的检测,小功率LED的两根引线不一样长时,其中较长的一根为正极。如果小功率LED的两根引线一样长,则通常在管壳上有一凸起的小舌,靠近小舌的引线为正极。

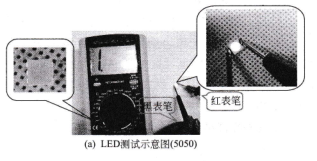

将数字万用表置于二极管挡.此时数字万用表红黑表笔之间的开路电压为2.8V。可以测量LED是否点亮,从而判别各LED引脚正负极以及LED是否损坏。1'ED测试示意图如图6-11所示,LED测试示意图(5050).
