PI5C3390Q导线和电缆的修理,导线和电缆的修理需要使用的材料主要有各型套管、拼接管等。拼接管作为一种常用材料,施工相对比较复杂,所以首先介绍一下拼接管。

介绍又名在电路中通路的作用,用于导线或电缆的修理中,根据导线束型号的拼接管。

音系列飞机常用拼接管,在波音系列的飞机上,NAs1388-()和NAS1389-()对接拼接管用于无水增压区域的

导线修理;NAS1387-()、D436-()对接拼接管,D436-()并行拼接管和343()并行拼接管用于有水增压区域和非高温、非增压区域的导线和电缆修理;294()高温密封对接拼接管和BACT12C()高温非绝缘对接拼接管用于高温区域的导线和电缆修理;269-31499-()非绝缘对接拼接管用于铜芯电源馈线与铜导线的导线修理;277()-1铜铝过渡对接拼接管用于铜芯和铝芯电源馈线的修理。如图6-230所示。

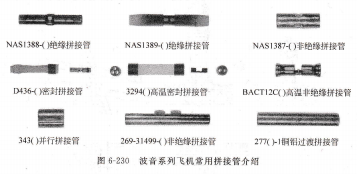

NAs1388-()绝缘拼接管,D436-()密封拼接筒,NASI389-()绝缘拼接管,3294()高温密封拼接管,NAs1387非绝缘拼接管,BACT12C()高温非绝缘拼接管,343()并行拼接管,269-31499-()非绝缘拼接管,277()-l铜销过渡拼接管,波音系列飞机常用拼接管介绍

空客系列飞机常用拼接管,在空客系列飞机上,经常使用的有对接拼接管、并行拼接管、端头压接拼接管三类。其中,ABS0249、E0541、NSA936805、NSA936813为对接拼接管;NSA936808、NSA9368o9为并行拼接管,如图6-231所示。

CAU介绍,CAU用来标识导体的直径,英文全称Circular Area Units。根据导体的环形面积(CMA)可以计算CAU的数值,CMA单位是密耳,1密耳=10ˉ3in(0.0254mm)。在标准线路施工中导体的总CAU尺寸要小于终端的最小CAU尺寸,如表6-13所示。

CAU=cma/100=(100×导线直径)2/100×线号

在Quartus Ⅱ 5.0软件中建立一个新的工程项目,输人上述HDL文件,对设计项目进行编译。然后建立一个仿真波形文件,给出输入、输出信号的激励波形,对设计项目进行时序仿真,得到如图所示的波形。

若系统内设置的密码为01011001。分析波形图可知,nREsET信号使系统首先进入初始状态。BIT开关用于产生1位数码,READ开关将BIT产生的当前数码读入系统,并与系统内所设置密码的相应位进行比较,比较的顺序是从低位到高位。当读人8位数码与开锁密码一致时,按下开锁的TRY信号,系统将产生高电平开锁信号0PEN,如图所示。如果开锁过程中任何一次送人的数码与设置的密码数值不一致,例如图中输入的第2位数码为1,与设置的0不符,系统发出错误信息ERROR。或者TRY信号使用不当,也会产生ERROR信号。

为便于分析开锁过程中,系统状态之间的转换,图中给出了中间变量的波形图,具体含义这里不再赘述,读者可自行分析。

数字系统的设计方法有两种:自下而上的设计方法和自上而下的设计,数字系统设计基础.
