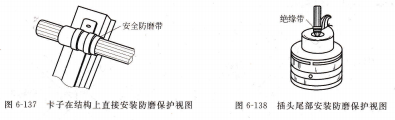

VI-22N-CU其他类型的导线束防护,在增压区域如果导线束卡子直接在结构上安装时,必须安装防磨保护,防护胶带的长度要超过结构宽度,如图6-137所示。对于增压区域的插头必须在插头尾部缠上防磨胶带后进行捆扎固定,防止维护时插头里的导线从插钉根部被扯断,如图6-138所示。

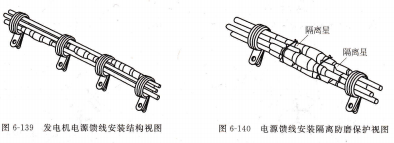

飞机出厂时发电机电源馈线铜铝过渡拼接头安装结构如图6-139所示,如果其中一根或两根馈线出现故障重新更换拼接头后,必须使用隔离星隔离后再加以捆扎固定,如图6-140所示,防止出现相间短路故障。

在吊架吊舱区域不能使用橡胶卡子,必须使用块状卡子或石棉卡子,如果使用块状卡子必须在导线束上缠绕硅树脂胶带以防导线束磨损,如图6-141所示。

安全防磨带绝缘带,卡子在结构上直接安装防磨保护视图,插头尾部安装防磨保护视图隔离星发电机电源馈线安装结构视图,电源馈线安装隔离防磨保护视图,滴水环结构.

滴水环是为了防止液体顺着导线束流人插头内部造成短路。导线束与插头处于水平位置的滴水环结构如图6-142所示,导线束与插头处于垂直位置的滴水环结构如图所示。滴水环必须正确安装以减少晃动,必须防止与结构或设备产生摩擦,不能出现松弛现象;滴水环与结构或设各接近时,在导线束上必须增加防护措施;滴水环不能使用在增压区域,除非导线束路经有水的区域。标准的滴水环结构如图所示。

块状卡子安装防磨保护视图,水平滴水环结构视图,78××系列,79××系列,三端稳压器的典型应用电路,常用78××系列三端稳压器的参数如表所示,常用78××系列三端稳压器的参数序号说明.

二端可调式输出集成稳压器精度高,输出电压纹波小,一般输出电压为1,25~35V或1.25~35V连续可调。其型号有WS117、WS138、LM317、LM138、LM196等型号。下面以LM317为例,LM317的输出电压范围是1.2~37V,负载电流最大为1.5A。使用简单,只需两个外接电阻来设置输出电压。LM317内置有过载保护、安全区保护等多种保护电路。LM317的内部电路框图如图所示。

三端可调输出稳压器的典型应用电路保证Ui-Uo>2,5~3V 要有一定压差,有压差就会产生功耗,一般都转换为热量.因此,在使用中应加足够尺寸的散热器。

R1取值为120~240kΩ,R2取值为2~5kΩ(即可变电阻RP)。

三端可调分流基准源TL431,TL431是由得州仪器公司(TI)生产的三端可调分流基准源,具有良好的热稳定性能。其输出电压用两个电阻就可以任意地设置到从trrcf(⒉5V)到36V范围内的任何值。典型动态阻抗为0.2Ω,可代替齐纳二极管使用。TL431是一种并联稳压集成电路,其性能好、价格低,广泛应用于数字电压表、运放电路、可调压电源、开关电源等。其封装形式如图所示。

保护二极管,防止在输人端偶然短路到地时,输出端大电容上储存的电压,反极性加到输出,输入端之间而损坏三端可调输出稳压器.
