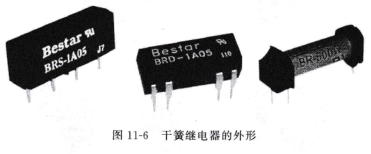

OPA1654AIPWR电磁式继电器的内部结构,干簧式继电器 干簧式继电器是一种具有密封触点的电磁式断电器,主要部件由于式舌簧片与励磁线圈组成。干式舌簧片是密封的,由铁镍合金做成,舌片的接触部分通常镀有贵重金属,接触良好,具有优良的导电性能。触点密封在充有氮气等惰性气体的玻璃管中,因而有效地防止了尘埃的污染,减少了触点的腐蚀,提高了工作可靠性。干簧继电器的外形如图11-5,11-6所示。

干簧继电器的外形,固态继电器 固态继电器(Solid State Relay,称为SSR),是利用现代微电子技术与电力电子技术相结合而发展起来的一种新型无触点电子开关器件。实现用微弱的控制信号(几毫安到几十毫安)控制大电流负载,进行无触点接通或分断。固态继电器是一种无触点通断电子开关,可以实现电磁继电器的功能,故称“固态继电器”;囚“断开”和“闭合”均为无触点,无火花,称为“无触点开关”。

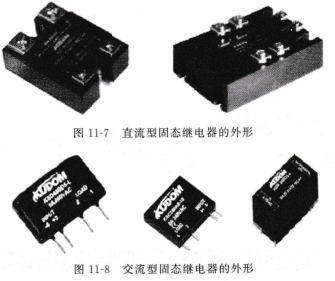

固态继电器从外观结构上看是四端器件,有两个输入端及两个输出端。固态继电器从内部电路的组成来看,是因输入端与输出端之间采用隔离器件,通过隔离器件来达到输入输出隔离的控制。固态继电器可分为交流型同态继电器(AC-SSR)、直流型固态继电器(DC-SSR)。交流型固态继电器以双向晶闸管作为开关元件,直流型固态继电器一般以功率晶体管作为开关元件,分别用来接通或关断交流或直流负载电源。直流型固态继电器外形如图11-7所示。交流型固态继电器外形如图11-8所示,直流型固态继电器的外形,交流型同态继电器的外形.

下午学技能 开关、开关的主要参数,插件、继电器的检测,开关的主要参数包括额定电压、额定电流、接触电阻等。

开关、接插件、继电器是指在开关正常工作状态下允许施加的最大,是指在开关正常工作状态下允许通过的最大,是指开关接通时开关两个触点之间的电阻值。接触电阻阻值越小越好,一般开关多在0.02Ω以

绝缘电阻 是指不相接触的开关导体之间的电阻值。

缘电阻阻值越大越好,一股开关多在100M Ω以上。

耐压 是指不相接触的开关导体之间所能承受的最大电压。耐压也叫抗电强度,一般开关耐压至少大于100∨,电源开关耐压要求大于500∨(交流电220∨)。

工作寿命 是指开关在正常条件下能工作的有效次数。一般开关的有效次数通常为5000~10000次。

继电器的主要参数,继电器的主要参数有额定工作电压、额定工作电流、线圈电阻、接点负荷等。

额定工作电压 是指继电器正常工作时线圈的工作电压。同一种型号的继电器有多种额定工作电压可供选择,并在型号上有区别。
