70HFR120恒速恒频交流电源系统的基本要求,目前,绝大多数现代运输机上都采用恒速恒频交流电源系统作为主电源,因此,本书重点介绍恒速恒频交流电源系统。

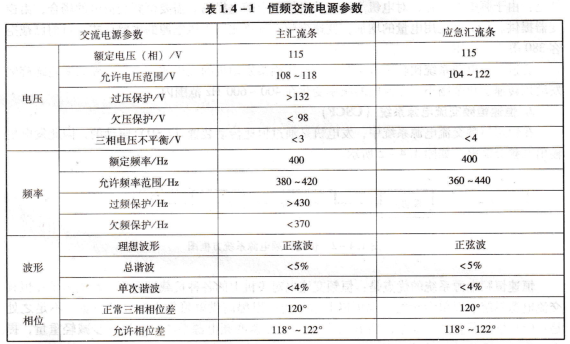

根据国际航空电源标准(IS01540),航空恒频交流电源应满足表1.4-1的要求。

恒频交流电源参数,恒速传动装置的工作原理

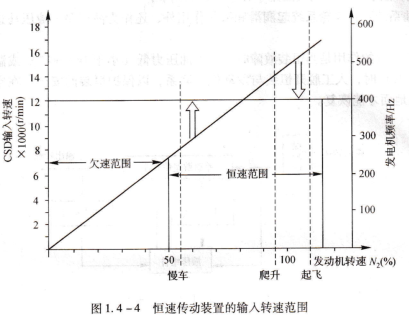

恒速传动装置(CSD)将变化的发动机转速变成恒定转速,使发电机发出恒频交流电。图1.4-4所示为某型飞机IDG的参数。由图可见,发动机在工作范围内(从慢车转速到额定转速)输出转速变化一倍,如果没有CSD,发电机的输出频率将在280~560 Hz之间。恒频电源系统要求频率为400 Hz,为此要求驱动发电机的转速为12,000r/min。恒速传动装置的主要形式有两种:一种是电磁式,另一种是机械式。

电磁式恒速传动装置,电磁式CSD的工作原理与电磁滑差离合器的原理相似=。当发动机转速增大(或减小)时,转速传感器控制电路使励磁电流减小(或增大),滑差转速增加(或减小),这样就可以维持输出转速不变。但因其效率低,传输功率小,一般只能在发电机容量小(最大不超过25 kVA)、发动机转速变化范围不大的场合使用。

机械式恒速传动装置,现代运输机上都采用液压机械式恒速传动装置,下面简单介绍其工作原理。
