TDA1579T脉冲波形的产生、整形及分配电路,多谐振荡器又称无稳电路,主要用来产生各种方波或时钟信号。

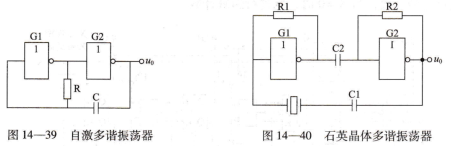

用CMOS反相器组成的自激多谐振荡器电路如图14-39所示。控制状态的翻转是由于电容C充、放电的作用。该电路输出方波的周期为:T≈1.4RC;振荡频率

为:f=1/T≈1/(1.4RC)。

石英晶体多谐振荡器石英晶体振荡频率稳定性高,选频性好,所组成的多谐振荡器具有很高的频率稳定性。电路如图14-40所示,石英晶体接在G2输出端与G1输入端之间。当输出信号频率为互时,石英晶体工作于串联谐振频率,即形成振荡。

振荡的频率五由晶体的谐振频率五决定。改变C1的容量,可微调振荡频率。

用555定时器组成的多谐振荡器电路如图14-41所示。电路接通后,电源

uGb通过R1、R2向C充电,当电容C上电压uc≥uGb时,555定时器内部触发器被复

位,u0为低电平,内部放电管导通,电容C通过555定时器内部放电。当uc≤1/3ugb时,内部触发器叉被置位,放电管截止,u０翻转为高电平,电容C又开始充电。这样周而复始振荡下去。其振荡频率为:

f=1/0.7(r1+2r2)c

数字显示电路通常由译码器、驱动器和显示器等部分组成。

译码器把寄存器中所存储的代码(0、1)转换成输出通道相应状态的过程称为泽码,完成这种功能的电路称为译码器。译码器是多输人、多输出的组合逻辑电路,一般分为通用译码器和显示译码器两大类。

通用译码器其主要任务是输人二进制代码,输出与之对应的一组高、低电平信号,包括工极管译码器、中规模通用译码器、代码交换译码器等。

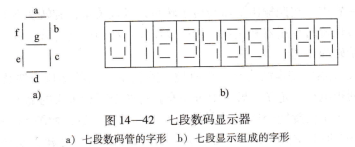

BCD一七段显示译码器功能是把机器中运行的二一十进制BCD代码直接译成十进制数并显示出来。七段数码显示器将0~9的十进制字符通过七段字划亮灭的不同组合来实现,如图14-42所示。与七段显示数码器配合的译码器只能有七个输出端和四个输入端。在集成译码器件上一般都还设置一些附加的控制端。如图14-43所示的CT5448七段显示译码器中,RB1为灭灯输入端,LT为灯测试输人端,BI为消稳输入端,而RB0为灭零输出端。A、B、C、D是四个输人端,a、b、c、d、e、f、g则是七段字划的输出端。
