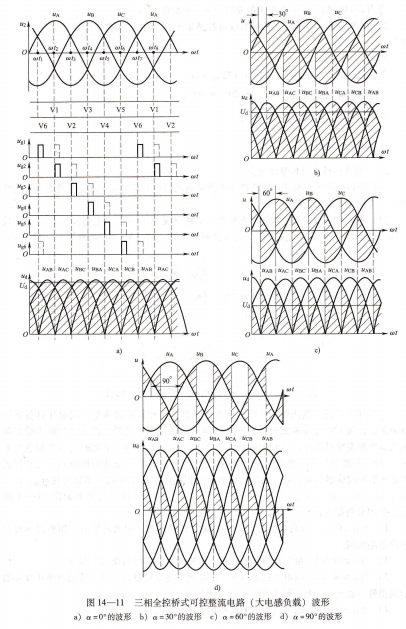

PT5047N移相范围 由以上分析可知,三相全控桥式可控整流电路大电感负载的移相范围为0°~90°。

有关计算,输出直流电压平均值:ud=1.35u2icosα=2.34u2qcosα(该公式适用于感性负载或电阻负载α≤60°的场合)

晶闸管最高反向电压:uvM=2u21=6u2Φ

晶闸管电流平均值:idv=1/3id

晶闸管电流有效值:iv=1/3id

整流变压器二次电流有效值:i2=2/3id

对触发电路的要求 三相全控桥式可控整流电路,为保证:第一,刚通电时能使换相点相差60°的共阴极组与共阳极组各有一支晶闸管共同导通;第二,当电流断续后能再次导通,要求三相全控桥式可控整流电路的触发电路采用:

宽脉冲触发。要求每个触发脉冲的宽度大于60°,以使应同时导通的共阴极组和共阳极组两支晶间管都有触发脉冲,但应小于120°,否则会引起同组晶闸管触发脉冲重叠,一般取80°~100°。

双窄脉冲触发。在触发某一支晶闸管的同时,给另一组在它前面导通的晶间管补发脉冲,使应同时导通的两支晶问管都有触发脉冲。

二相半控桥式可控整流电路,三相半控桥式可控整流电路常用于中等容量的可控整流设各及不要求可逆运行(不需有源逆变)的直流拖动系统中。

电路组成 三相半控桥式可控整流电路(见图14-12)主要包括采用△/Y接法的三相整流变压器,采用共阴极接法的晶间管V1、Ⅴ3、V5和采用共阳极接法的整流二极管Ⅴ2、V4、Ⅴ6。

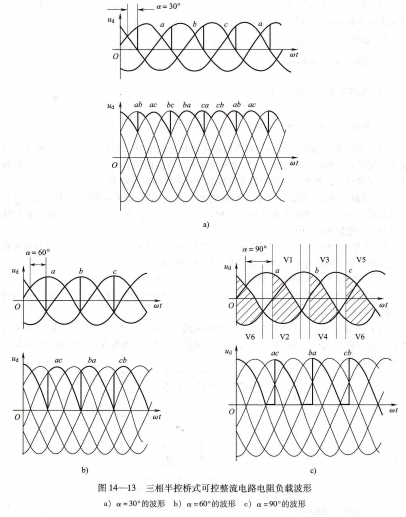

电阻负载的情况,工作情况分析。共阴极组:晶闸管V1、Ⅴ3、Ⅴ5,哪一相电压最高,该相的晶闸管就承受较高的正向电压,具有触发导通条件,每120°触发换相;共阳极组:整流二极管Ⅴ2、Ⅴ4、V6,哪一相电压最低,该相的整流二极管就承受较高的正向电压,每120°自然换相。每时刻各有一支晶闸管和一支二极管同时导通构成回路,加到负载两端的是电源线电压正半周的一部分。各时刻工作情况简单分析如下(波形如图14-13所示)。

当α=0°时:在自然换相点触发晶间管,输出波形与三相桥式不可控整流电路相同。

当0°<α≤60°时:晶间管触发时刻开始后移,二极管换相点不变,造成波形峰顶一大一小,但波形仍然连续(α=60°为临界连续点)。
