转矩倍数表示:入st=tst/tn老型号的异步电动机入st=1.0~1.8;Y系列异步电动机入st=1.7~2.2;特殊用途电动机入I=2.6~3.1。增大启动转矩的方法是增大R2,使R2→x20。Sm→1,tst→tm。绕线式异步电动机采用转子串电阻启动、频敏变阻器启动法,笼型异步电动机采用深槽式转子、双笼型转子、高电阻转子,都是基于启动瞬间增大R2的原理。

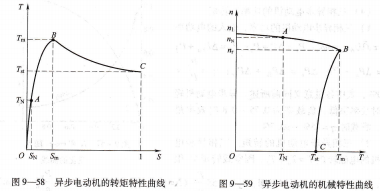

机械特性 电动机转速与转矩之间的关系叫机械特性。三相异步电动机的机械特性曲线如图9-59所示。由图可见,电动机从空载到满载,转速降落很小,三相异步电动机的机械特性为“硬特性”。如果增大R2,B点将向下移动;如果降低u1,B点将向左移动。这两种变化都会使机械特性变软。

三相异步电动机的启动,对启动的要求 应有足够大的启动转矩,以保证能启动并尽量缩短启动时间;应减小启动电流,以减小对电网电压波动、电动机自身绝缘老化和使用寿命的影响;所需设备应简单、价格低廉、使用维护方便;启动过程中功率损耗应较少。

启动电流 三相异步电动机直接启动时,由于转差最大而使E2、i2最大,从而使启动电流最大,可达额定电流的4~7倍。过大的启动电流将造成电网电压波动,

从而影响其他电气设备的正常运行,同时使电动机绕组严重发热,加速绝缘老化,缩短使用寿命。

笼型异步电动机的启动,直接启动。可以直接启动的情况是:一般容量在7.5 kW以下可直接启动;当启动瞬间造成的电压降不大于正常电压的10%(不经常启动时不大于15%)时,可以直接启动;有专用变压器供电,电动机容量小于变压器容量的20%时允许频繁启动,小于30%时允许不经常启动;也可以经过估算,满足ist/in<3/4+变压器容量(kva)/4×电动机功率(kW)时可直接启动。

降压启动。凡不能直接启动的笼型异步电动机,必须实行降压启动。降压启动

时,启动转矩将按电压平方关系下降,故只适用于空载或轻载启动。降压启动常用的方法有:

自耦变压器降压启动 优点是降压比例可调,可适用于Y形或△形联结的电动机。缺点是设各体积大,投资较高。

Y―△形降压启动 优点是设各简单,价格低。缺点是降压比固定为1/3,只能用于△形接法的电动机。

延边三角形启动 优点是降压比例可调,所需设备简单。缺点是绕组抽头多,结构复杂,只能用于△形联结的电动机。

电阻(或电抗)降压启动 电抗启动法一般用于高压电动机。这种启动方法在启动电阻上耗能较多,若采用电抗器启动,则体积大,成本高。
